Question

Полное сопротивление катушки z=8 Ом, её индуктивность L=300 мкГн. Действующее значение падения напряжения на ней составляет 4,8 В при частоте f=2500 Гц. Определить угол сдвига фаз между напряжением и током, построить векторную диаграмму и определить полную, активную и реактивную мощности.

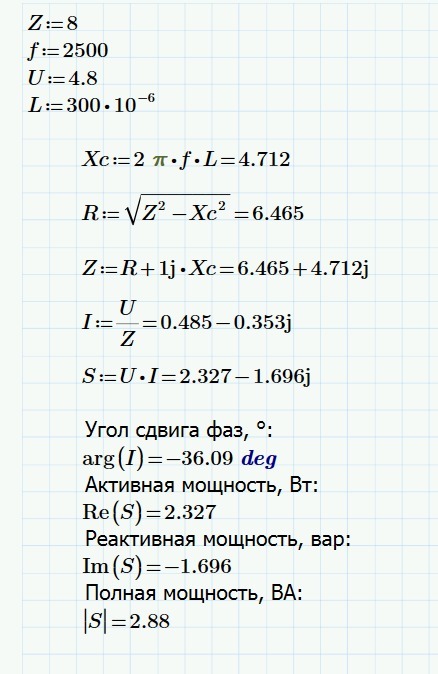

Answer 1

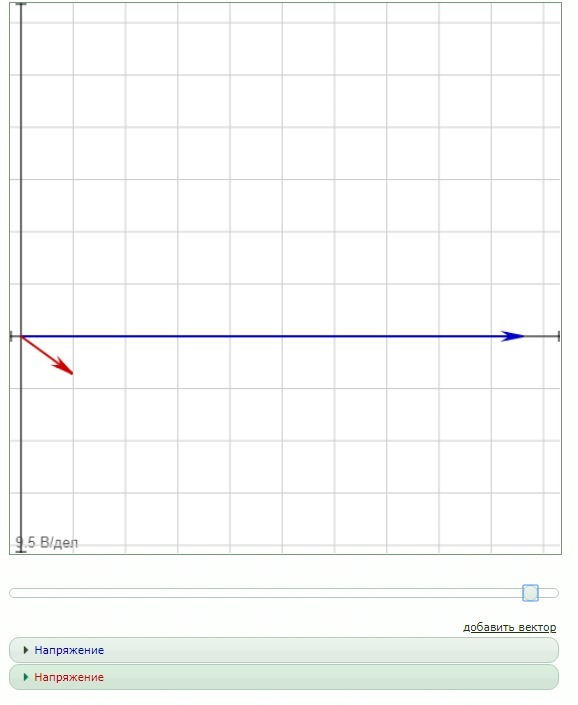

На векторной диаграмме масштаб — 0,5 В/дел
