Question

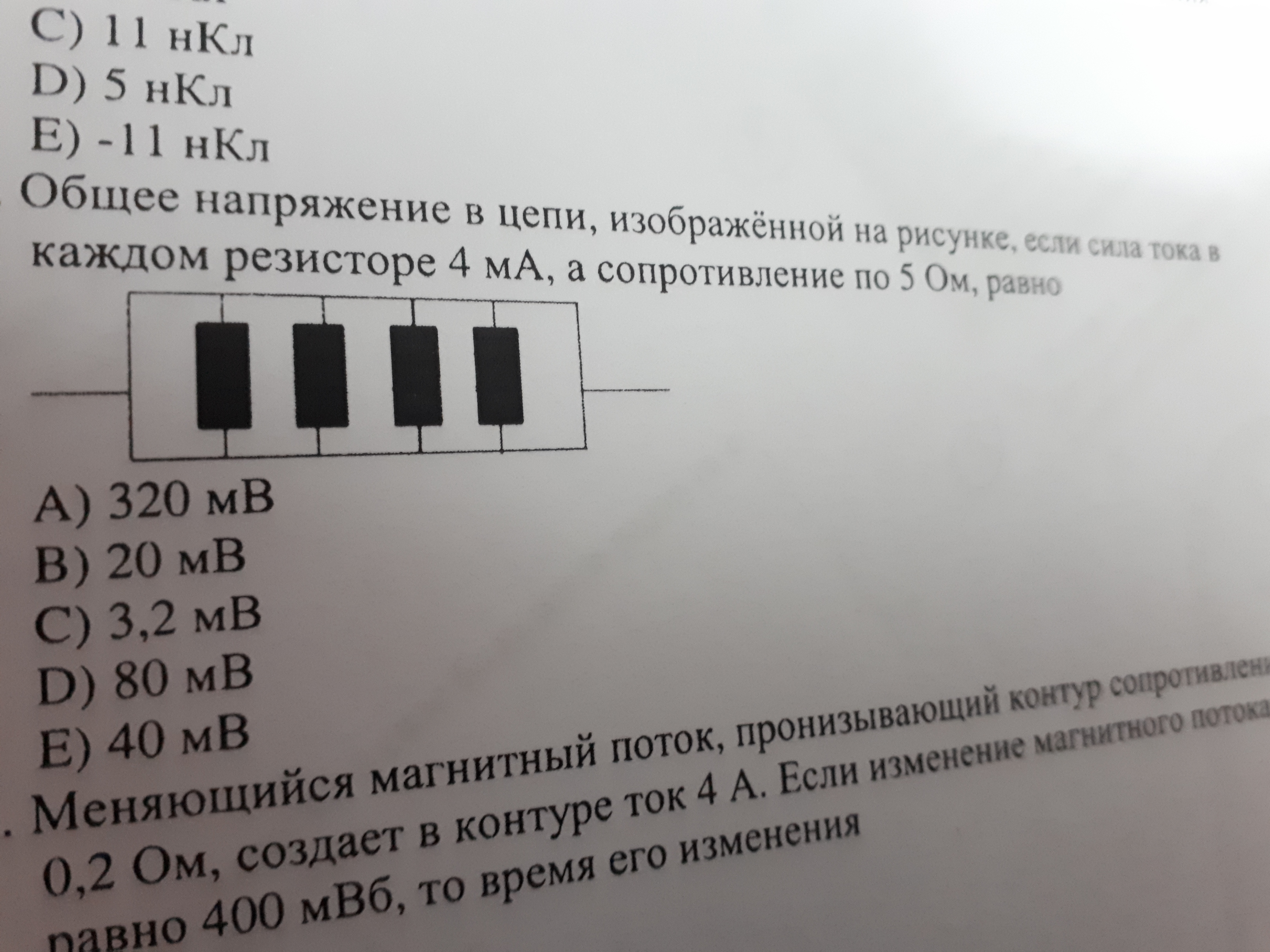

Найти общее напряжение в цепи, изображенной на рисунке, если сила тока каждом резисторе 4мА, а сопротивление по 5 Ом. Общее напряжение в цепи равно

Answer 1

В этой цепи резисторы соединены параллельно, значит общее напряжение цепи равно напряжению на каждом резисторе, т.е. Uобщ. = U₁ = U₂...
U₁ = I₁ × R₁ = 4 мА × 5 Ом  = 20 мВ
Uобщ. = 20 мВ
Ответ: В.
