Question

Выполнить диметрию треугольника(60мм основа, 50 мм боковая сторона) расположив его параллельно фронтальной плоскости

Answer 1

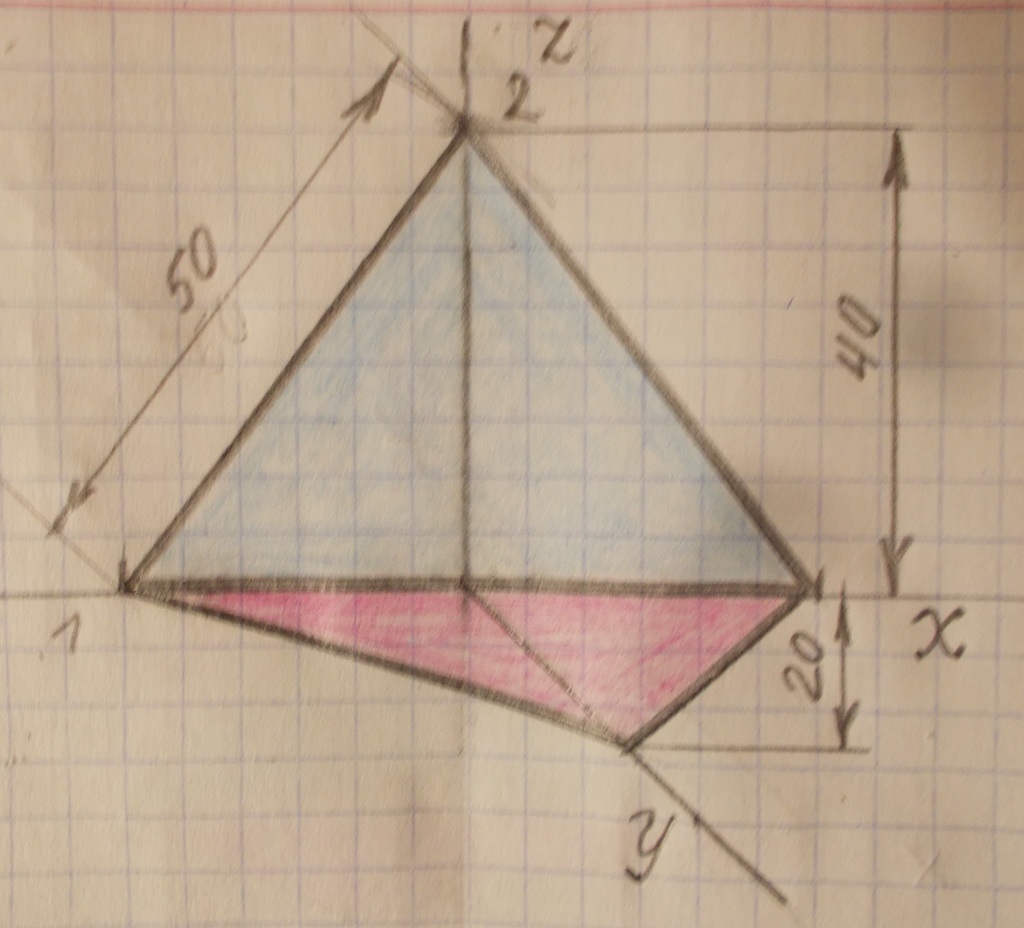

Для построения треугольника со сторонами 60 и 50 мм, построим фронтальную проекцию треугольника, на рисунке окрашен голубым цветом. Для этого на оси Х отложим 60мм, раствором циркуля, равном 50 мм  отложим из точки 1 на оси Z, точка 2. Построим фронтальную проекцию треугольника. Определим его высоту, она равна 40мм. Построим фронтальную диметрию этого треугольника. На оси Х останется сторона, равная 60мм, не изменится ее длина, так, как по осям Х и Z размеры откладываются в натуральную величину. А по оси Y, размер уменьшится в два раза. Таковы правила построения во фронтально-диметрической проекции. Поэтому по Y размер отложится 20мм. Смотрите рисунок.
