Question

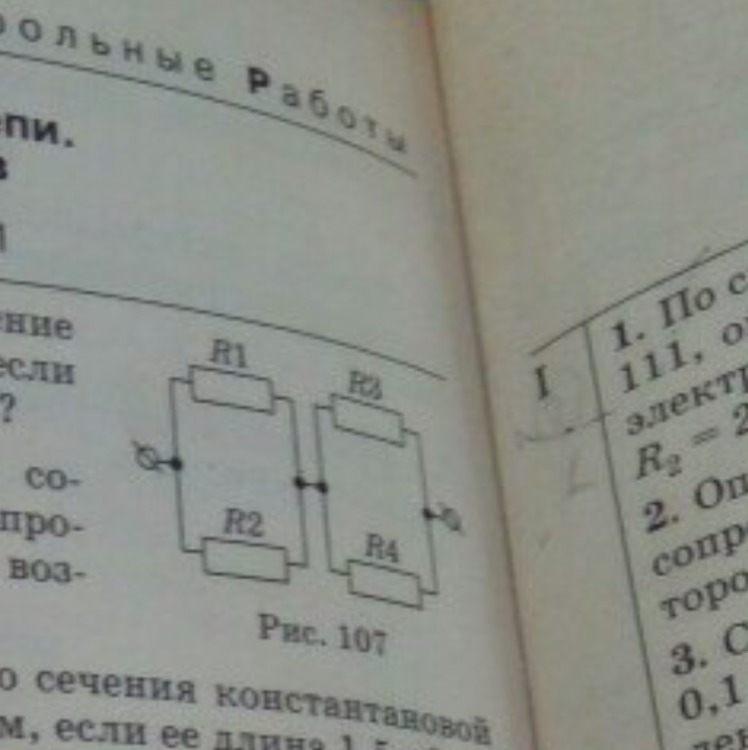

Чему равно общее сопротивление электрической цепи на рисунке, если R1=R2=15OM, R3=R4=25OM? Нужно дано

Answer 1

R1 и R2 равны и соединены параллельно, их общее сопротивление равно:
R/2 = 15/2 = 7,5 Ом

Аналогично R3 и R4
R/2 = 25/2 = 12,5 Ом

Пары потребителей соединены между собой последовательно, общее сопротивление цепи равно сумме общих сопротивлений пар:

Rобщее = 7,5 + 12,5 = 20 Ом
