Физика 10 класс "Основы электродинамики"

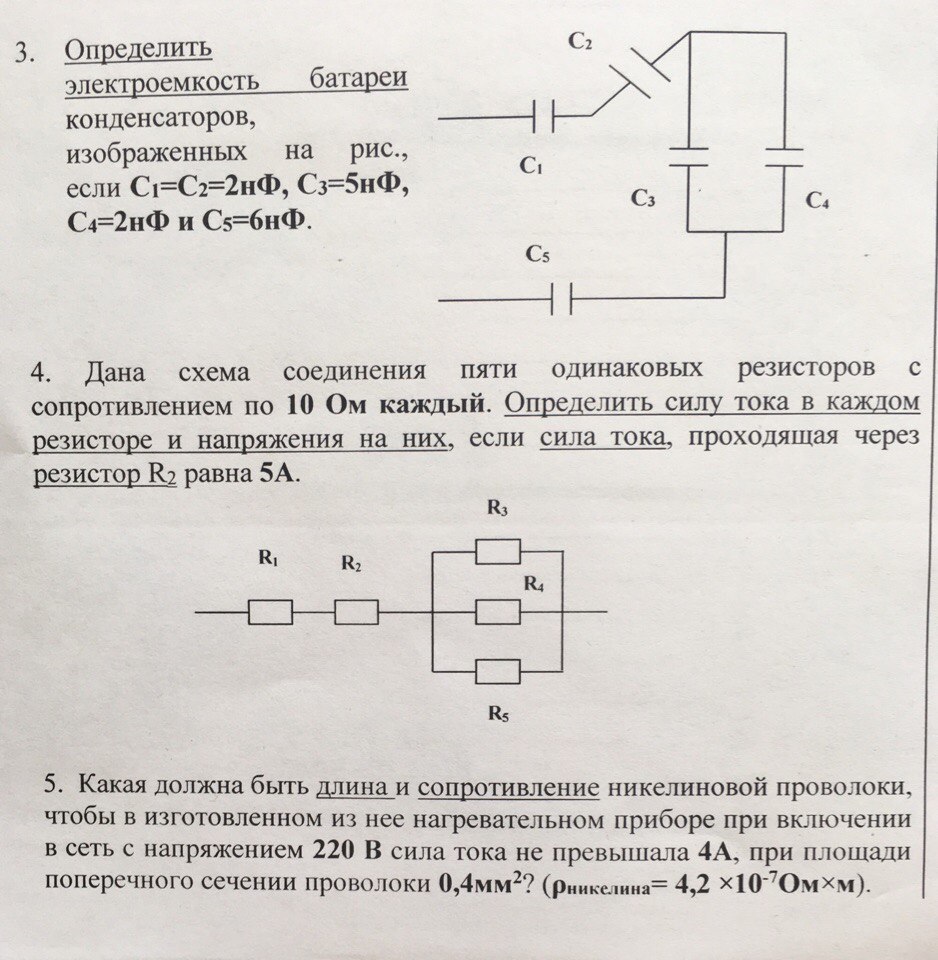

1) Определить электроемкость батареи конденсаторов,изображенных на рис., если С1=С2=2нФ, С3=5нФ, С4=2нФ и С5=6нФ.
2) Дана схема соединения пяти одинаковых резистов с сопротивлением по 10 Ом каждый. Определить силу тока в каждом резисторе и напряжения на них, если сила тока, проходящая через резистор R2 равна 5А.

Answer 1

3. С₃₄ параллельны, С₃₄=5+2=7 нФ.
Далее последоват 1/C=1/C₁+1/C₂+1/C₃₄+1/c₅=
=1/2+1/2+1/7+1/6=55/42 (1/нФ).
С=42/55 нФ≈0,76 нФ.
4. I=I₁=I₂=5 A
I₃=I₄=I₅=I/3=5/3=1 2/3 A≈1,67 A
U₁=U₂=IR=5•10=50 В
U₃=U₃=U₄=I₃•R=1,67•10=16,7 В
