Question

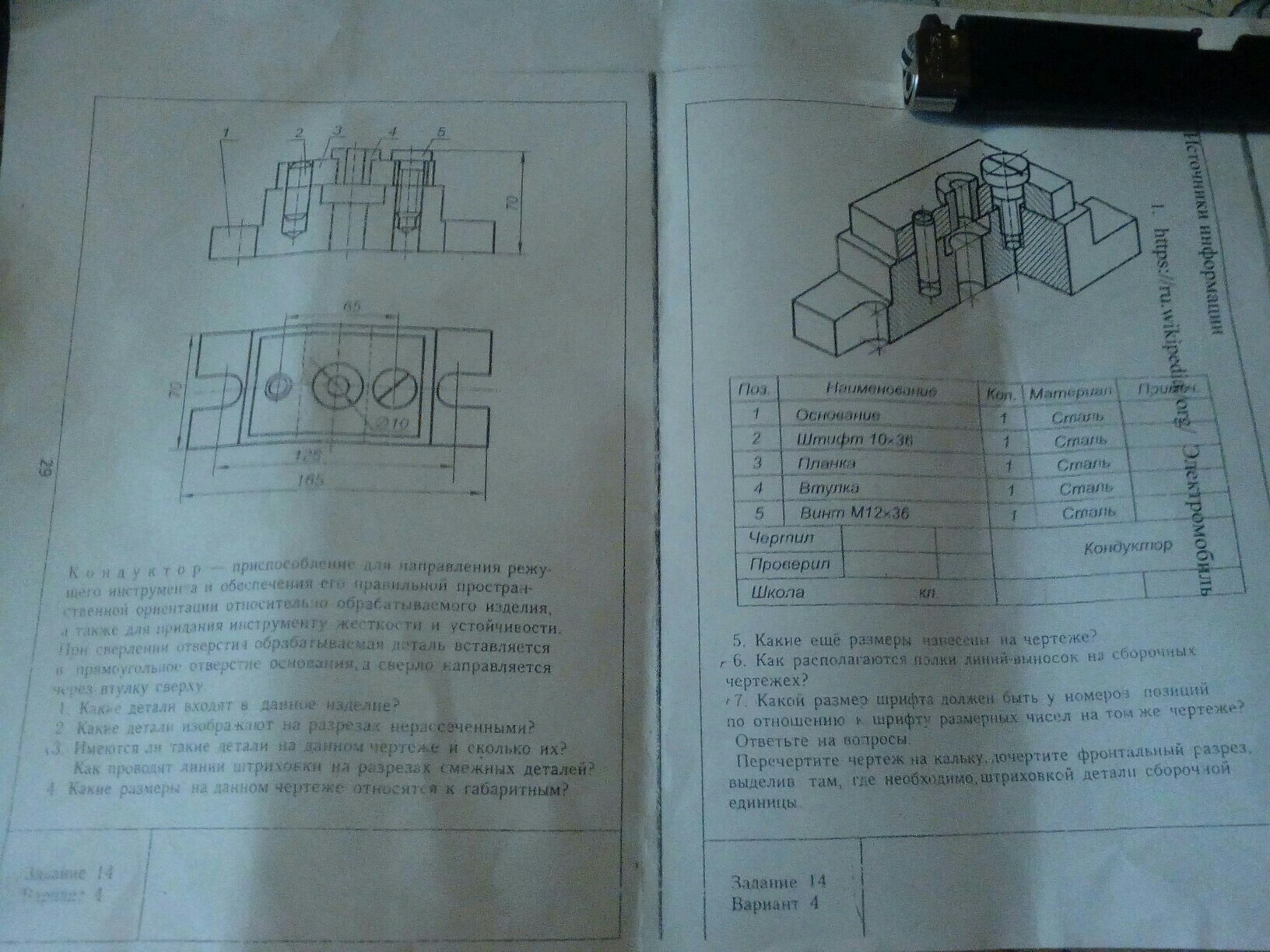

помогите срочно ответить на вопросы

Answer 1

1. Смотрим спецификацию - 5 деталей: Основание (позиция 1), Штифт диаметром 10 мм и длиной 36 мм (поз.2), Планка (поз.3), Втулка (поз.4) и Винт с метрической резьбой М12 и длиной 36 мм (поз.5)
2. Крепежные изделия
3. Штифт 10х36 и Винт М12х36
Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, а для другого - влево (встречная штриховка) (смотрите ГОСТ 2,306-68)
4. Габаритные размеры 165 мм (длина изделия) х 70 мм (шириша) х 70 мм (высота)
5. Соединительный и габаритные размеры.
6. не помню
7. Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже. (ГОСТ2.109-73 п.3.2)
