Question

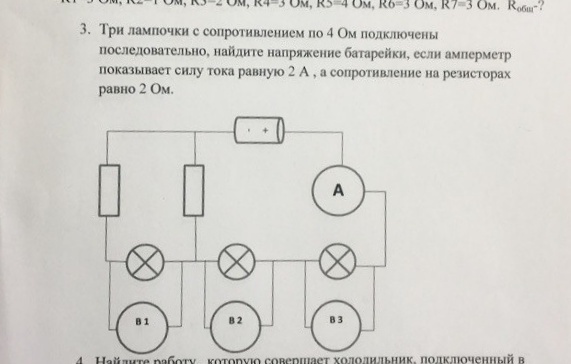

Задача и схема на приложенной картинке, помогите, пожалуйста

Answer 1

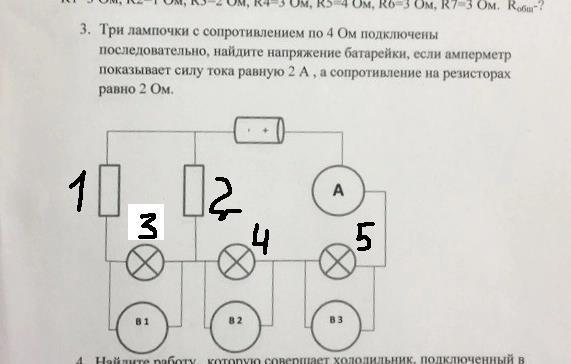

на рисунке указаны номера сопротивлений, согласно рисунка
Эквиваленты сопротивлений
последовательное подключение
r13=R1+R3=2+4=6 Ом
параллельное подключение
r123=r13*R2/(r13+R2)=6*2/(6+2)=1.5 Ом
Далее все последовательно и общее сопротивление
Rob=r123+R4+R5=1.5+4+4=9.5 Ом
Напряжение внешней цепи по закону Ома
U=I*Rob=2*9.5=19 Вольт
