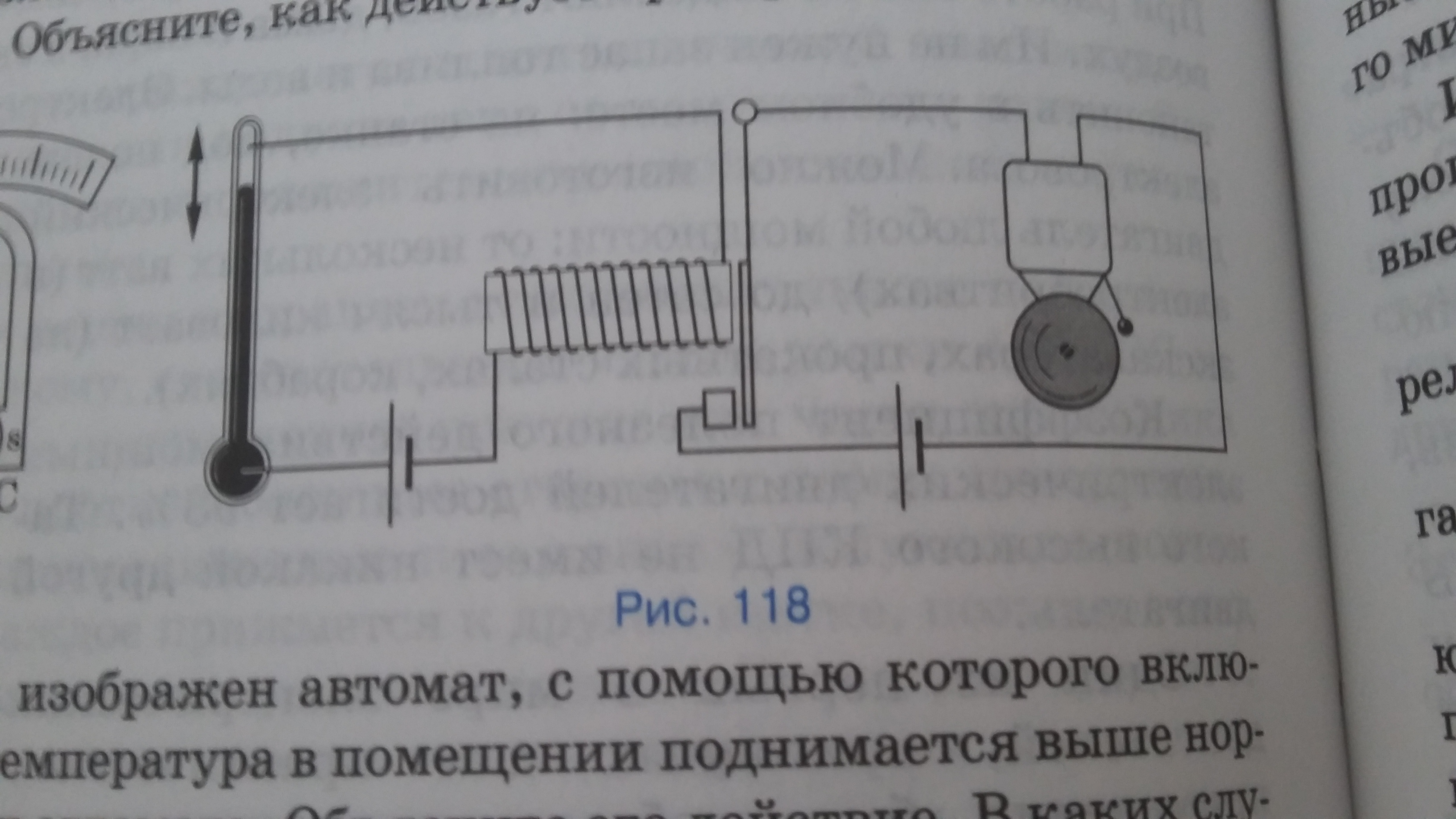

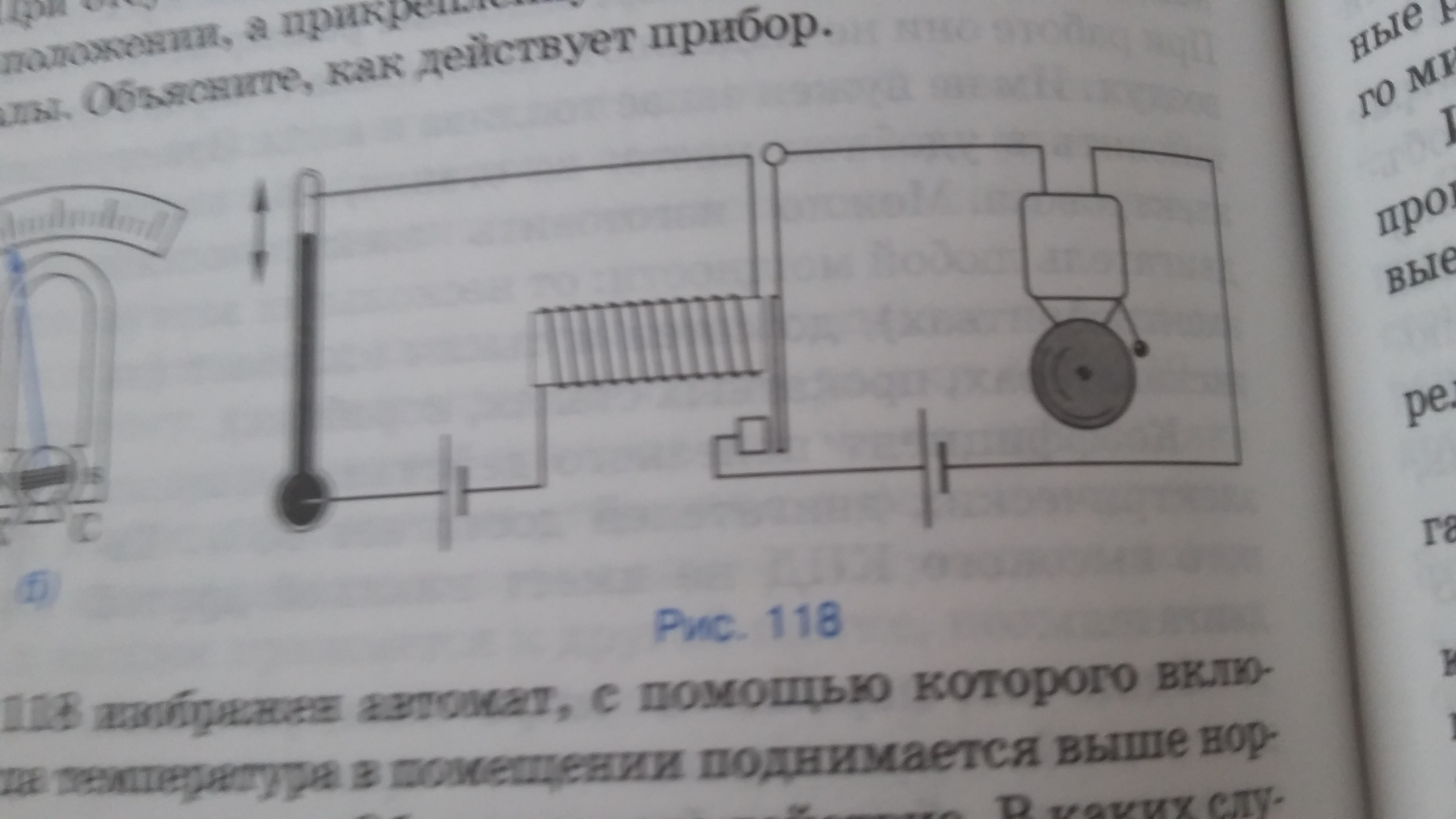

Помогите, нужна помощь! У нас задание: придумать устройство, позволяющее с помощью электромагнитного реле, термометра и звонка автоматически сигнализировать о достижении предельной температуры. Схема есть, ноя не могу разобраться как все работает. Можете объяснить как все работает подробно и подписать какие там части в схеме. Дам 80 баллов
Приложения:
Ответы
Автор ответа:
3
при повышении температуры столбик ртути поднимается вверх и замыкает клемы цепи реле. После замыкания цепи реле через электромагнитное реле течет ток и якорь притягивается к электромагниту. Пластина якоря замыкает контакты цепи в которой находится электрический звонок.
vvbarashovsky:
в схеме ртутный термометр электромагнитное реле два источника тока и электрический звонок
а где находится якорь и клемы цепи реле?
катушка это каркас на которой намотаны витки провода
справа от катушки вертикальная пластина темная - это якорь
ни же якоря контакт ( клеммы) которые замыкает якорь
справа от катушки вертикальная пластина темная - это якорь
ни же якоря контакт ( клеммы) которые замыкает якорь
спасибо, оч выручил
