Question

Помогите с черчением 8-9 класс

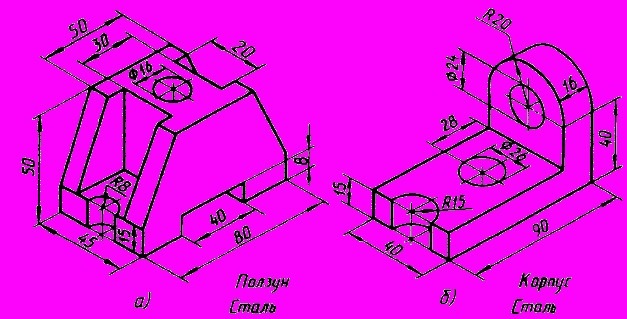

1 изображение
На листе формата А4 выполните вид слева и постройте целесообразный разрез одной из деталей нанесите размеры

Answer 1

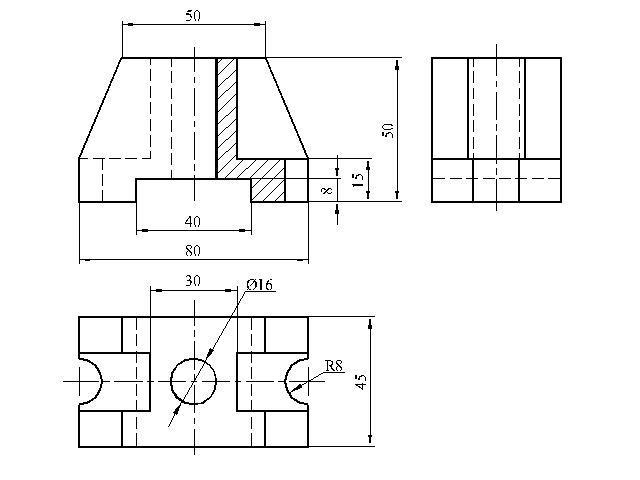

Вид слева не несет никакой информации, поэтому начертила вид сверху
На главном виде сделала вырез 1/4 детали (фронтальный разрез)
