Question

срочно помогите!!! (2 задачи)
при смешанном соединений проводников R1=5 R2=10 R3=15
Найдите общее сопротивление всей цепи.
Там две задачи. Только значения одинаковые,а порядок проводников разный

Answer 1

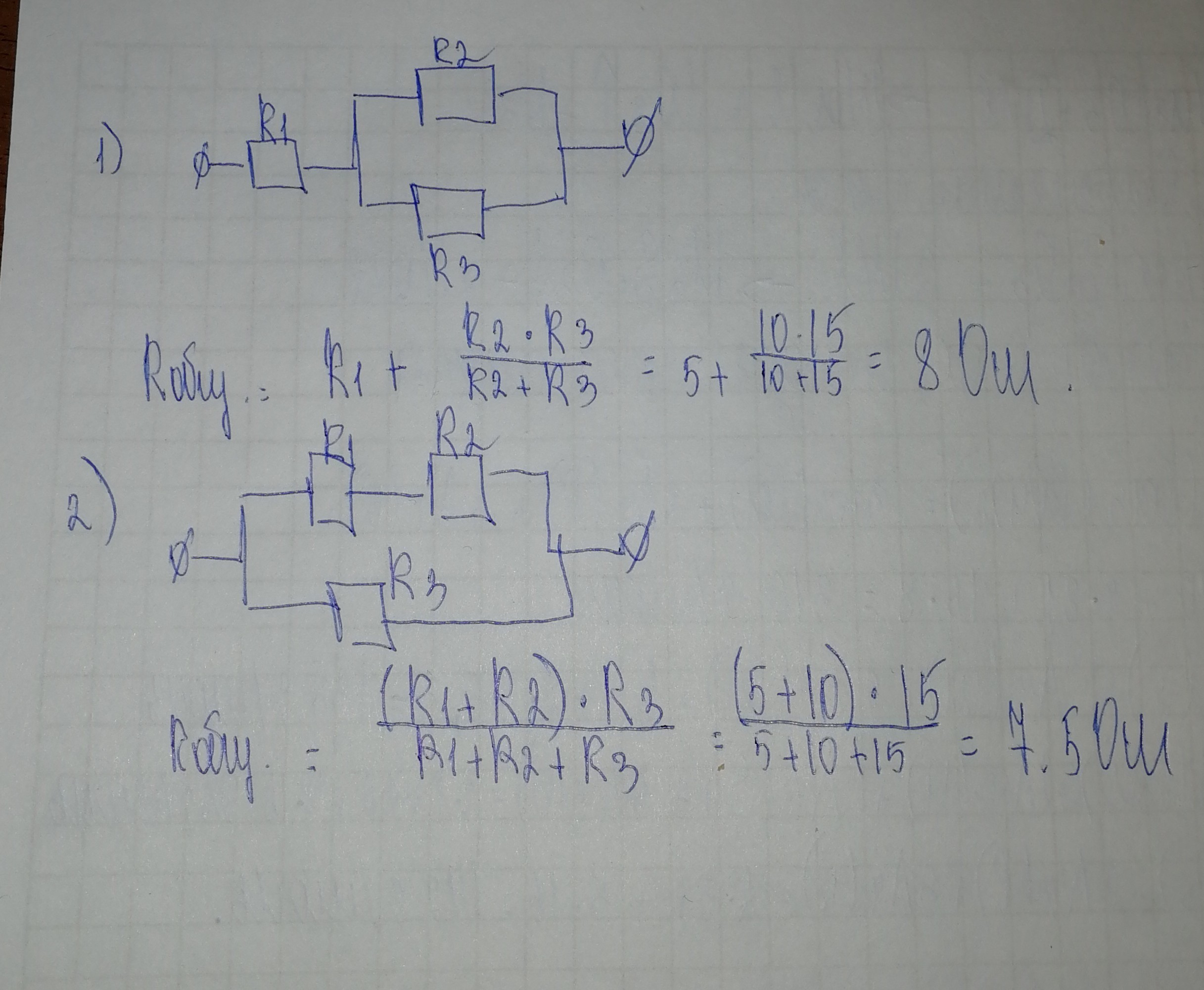

Решение в прикрепленной фотографии.
1 задача. R2 и R3 соединены параллельно (можно сделать даже новую схему, объеденив эти два элемента в один эквивалентный). Тогда R1 будет соединен с R(2+3) последовательно.
2 задача. R1 и R2 соединены последовательно, R3 и R(1+2) соединены параллельно.
