Question

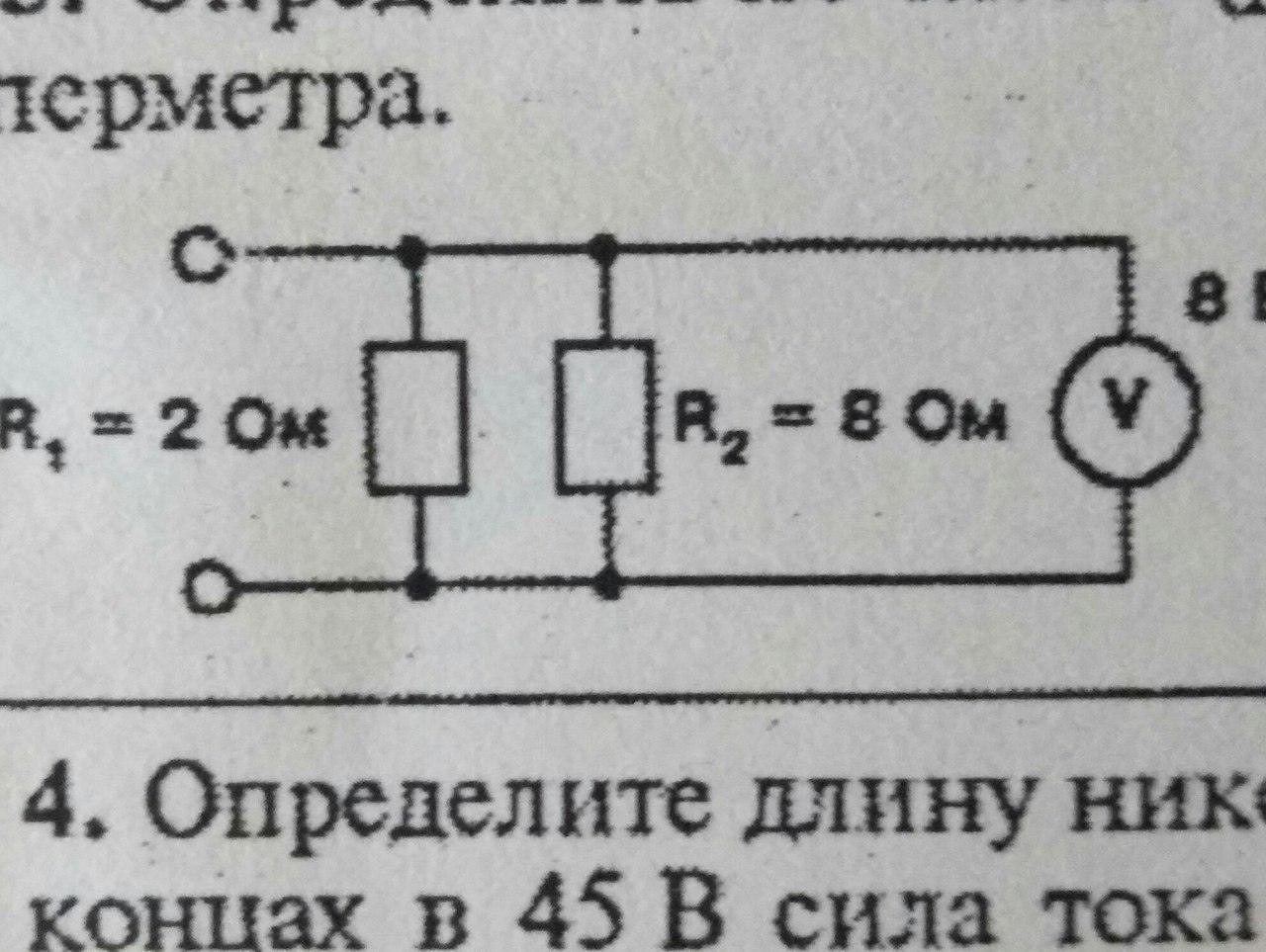

1.Определить по схеме рис 1 (во вложении) общее сопротивление данного участка цепи и силу тока в неразветвленной части цепи

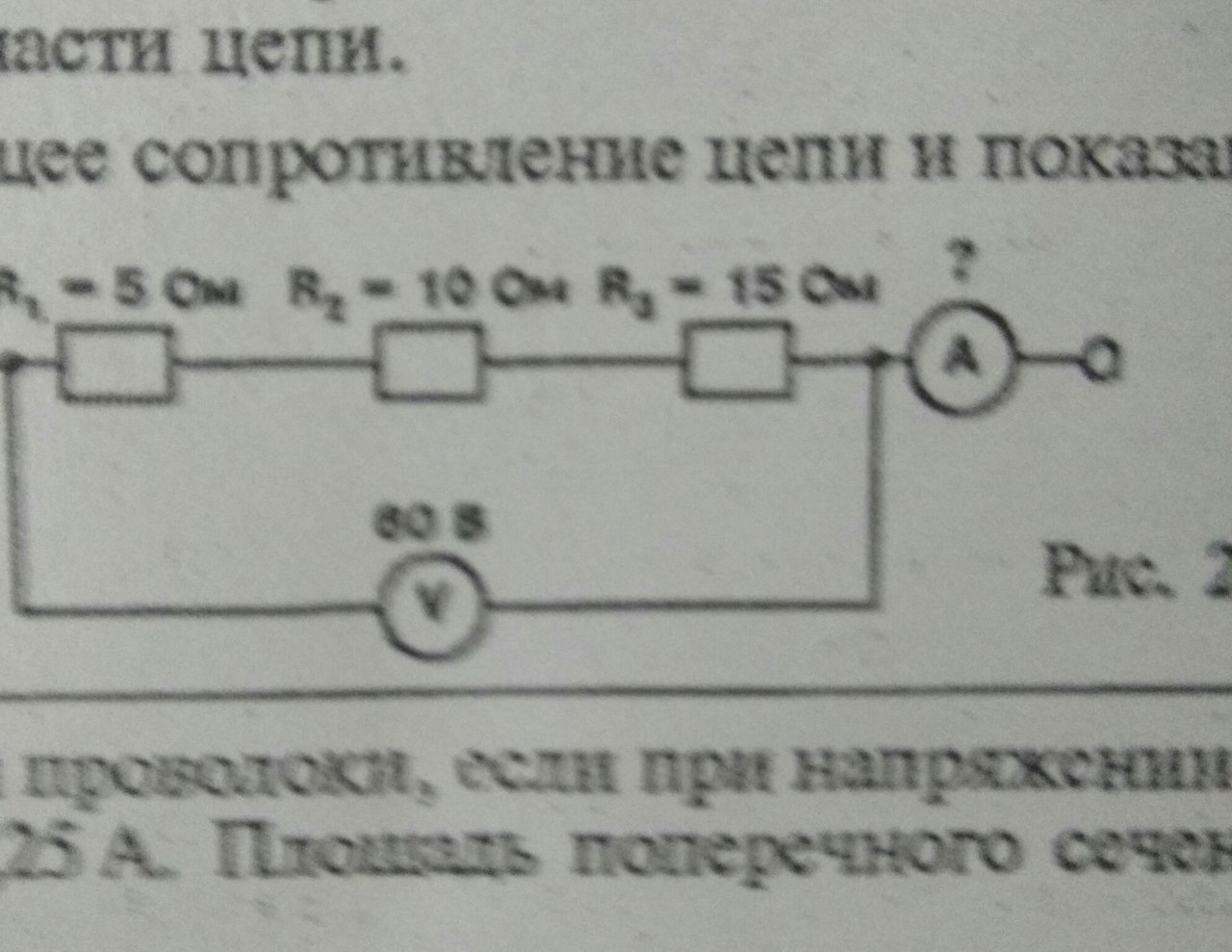

2.Определить по схеме рис 2 ( во вложении) общее сопротивление цепи и показания амперметра

Answer 1

1)I1=Uo/R1=8/2=4 A     I2=Uo/R2=8/8=1 A    Io=I1+I2=4+1=5 A R0=Uo/Io=8/5=1.6 Ом
2) последовательно  Ro=5+10+15=30 Ом    Io=Uo/Ro=60/30=2 A
