Question

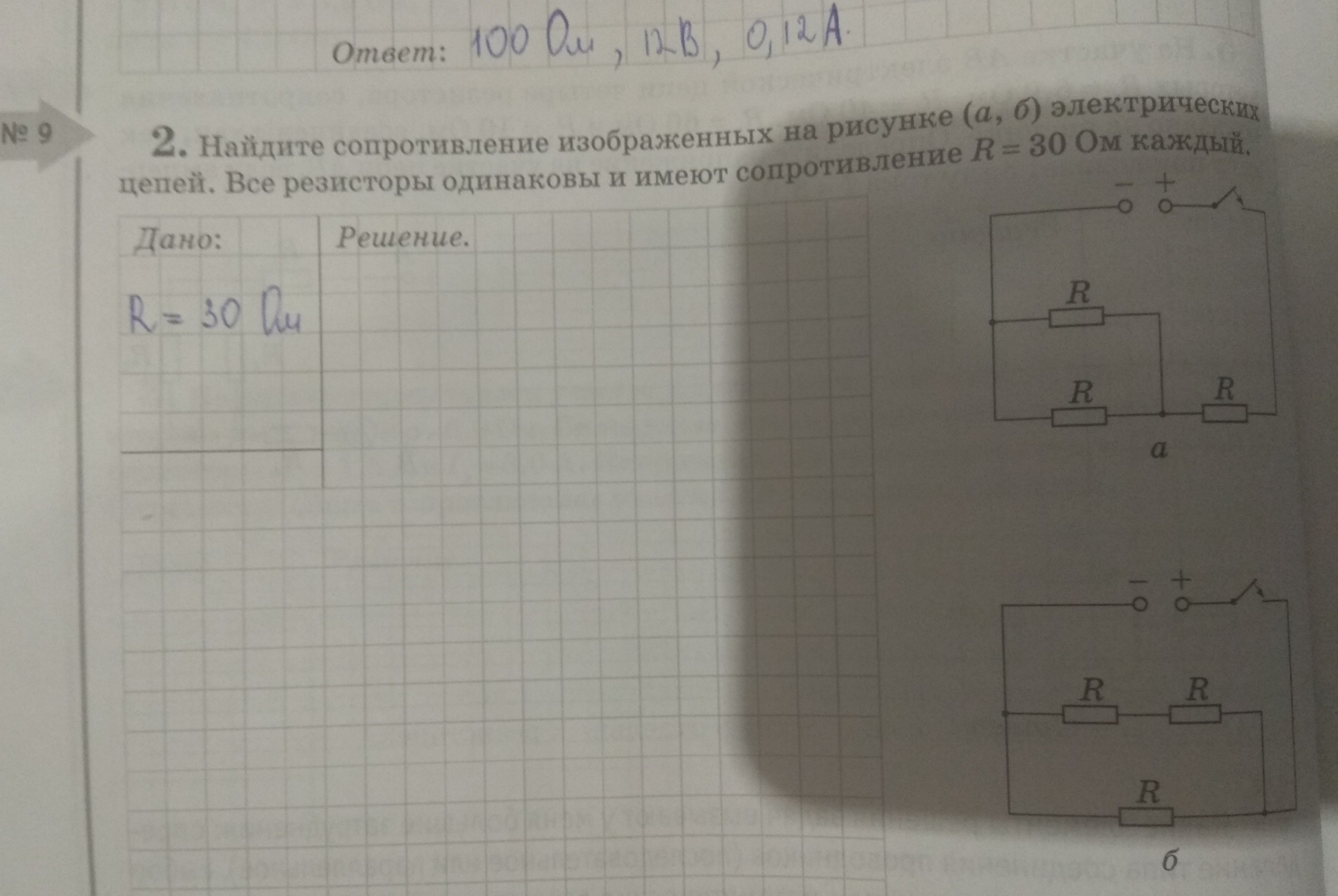

найдите сопротивление изображенных на рисунке (а, б) электрических цепей. Все резисторы одинаковы и имеют сопротивление 30 Ом каждый.

Answer 1

Rп (парал. участка)=1/R+1/R=2/30=1/15; Rп=15 Ом;
Rобщ=Rп+R=(послед. соед.)=15+30=45 Ом;

В верхней ветви последов. соединение: R посл.=30+30=60 Ом;
1/Rобщ=парал. соед.=1/R+1/Rпосл.=1/30+1/60=2/60+1/60=3/60=1/20;
Rобщ=20 Ом.

Ответ: 45 и 20 Ом.
