Предмет: Информатика, автор: WVWO

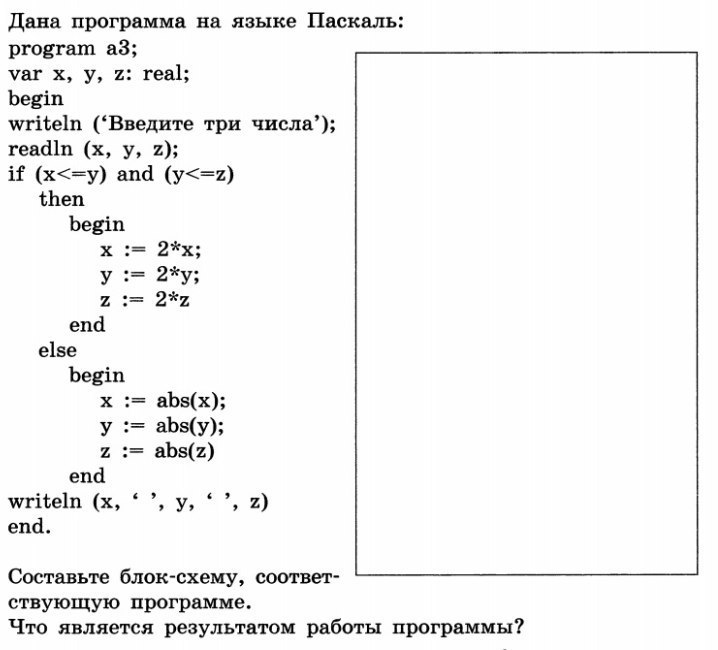

Дана программана на языке Паскаля.Составьте блок-схему соответствующую программе.Что является результатом прграммы?Прошу вас помогите пожалуйста!!!!

Приложения:

Ответы

Автор ответа: Feri1995

К счастью с Паскаль я знакома, в ответе она выдаст три числа.
Условия таковы:
Если x≤y и y≤z
то в ответе выдаст
x=2x
y=2y
z=2z,
в противном случае если данные не соответствуют первому условия то ответ выдаст
x= $x^{2}$
y= $y^{2}$
z= $z^{2}$ .
С блок схемой помогла бы просто здесь это не возможно и камеры у меня тоже нету чтоб нарисовать и сфоткать

WVWO: И за это спасибо)Но все же,если не расписывая полностью всю блок-схему,можете мне пожалуйста ответить мне на интересующий меня вопрос.Вот где идет за да x:= 2*x;y:=2*y;z:=2*z и где за нет х:=abs(x);y:=abs(y);z:=abs(z) в какой фигуре они должны быть в блок-схеме?Заранее благодарю за ответ)

Feri1995: я сейчас попробую найти камеру

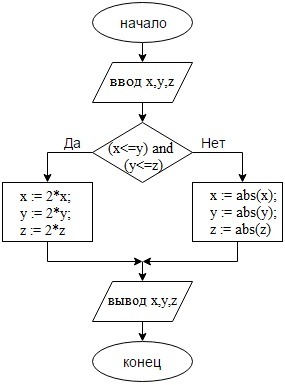

Feri1995: Условия должны быть обязательно в ромбике

WVWO: Спасибо вам огромное)

Feri1995: Я камеру не смогла найти поэтому для оператора writeln фигурка похожая на прямоугольник но волнистая снизу, для оператора readln паралеллограмм, а для оператора if ромб. Пожалуйста, надеюсь ответ как-то вам поможет))

WVWO: Очень помог)Спасибо!

Автор ответа: petyaGavrikov
