Question

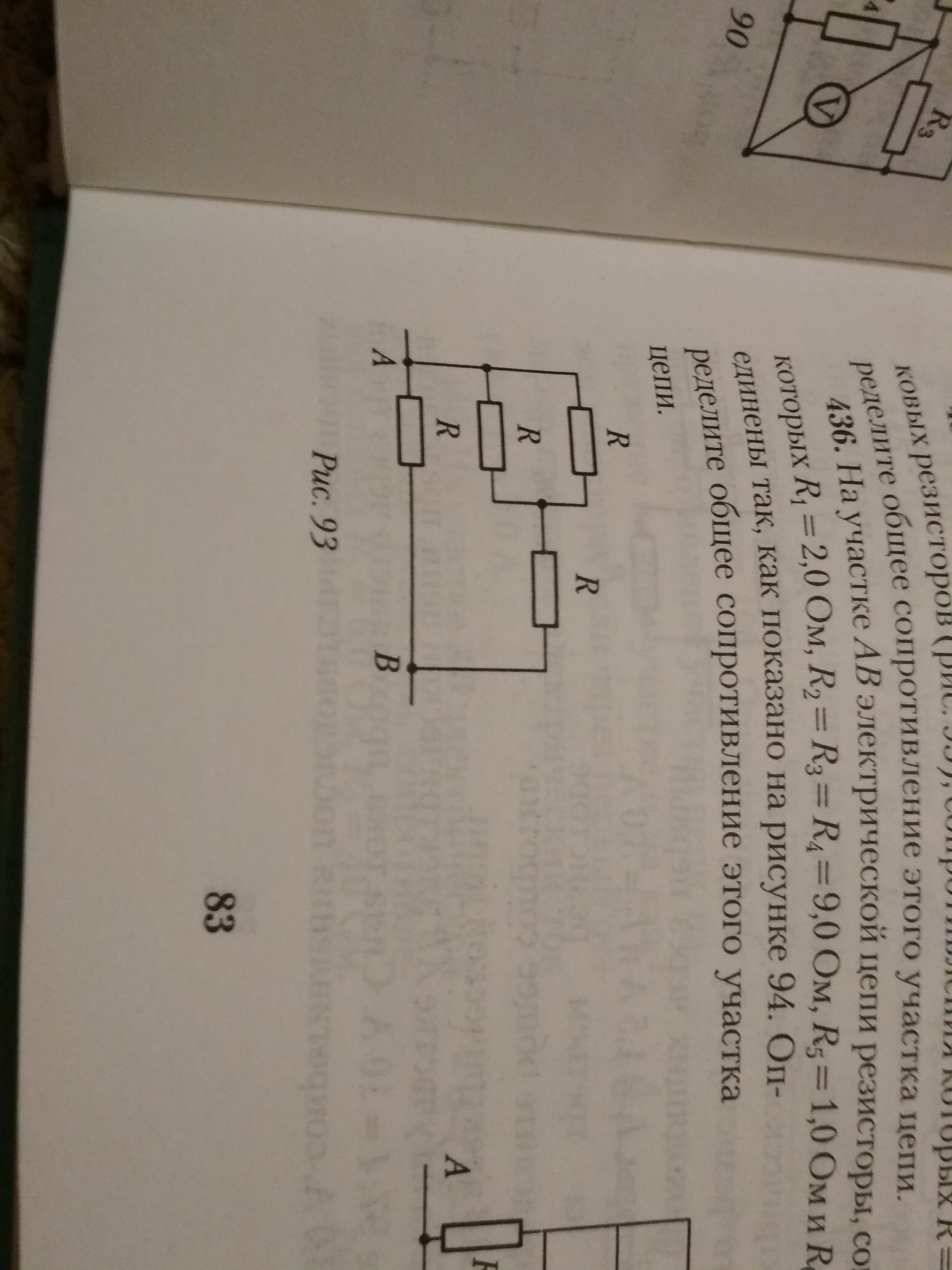

участок электрической цепи ab состоит из четырех одинаковых резисторов (рис 93) , сопротивления которых R=8 ом. Определите общее сопротивление этого участка цепи.

Answer 1

нумерация резисторов сверху в низ 1,2,3,4
R1 и R2 параллельны и одинаковы R12=4 Ом
R12 и R4 последовательны R124=R12+R4=4+8=12 Ом
R124 и R3 параллельны  1/Ro=1/R124+R3=/12+1/8=5/24  Ro=24/5=4.8 Ом
