Question

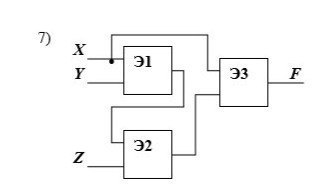

Для схемы, составленной из трех логических элементов
Э1: ИЛИ-НЕ
Э2: ИЛИ
Э3: ИЛИ-НЕ
записать логическое выражение и составить таблицу истинности. БУДУ ВАМ БЛАГОДАРНА!!!

Answer 1

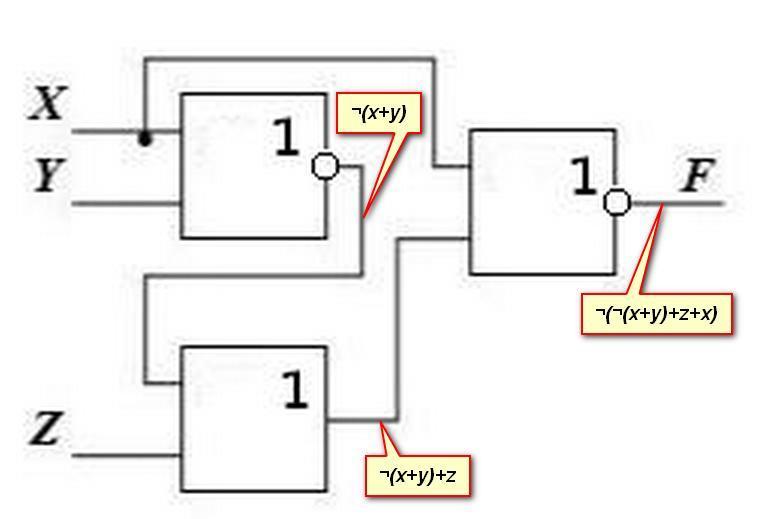

В первом вложении показана логическая функция, реализуемая функциональной схемой. Упростим ее.
$displaystyle overline{overline{x+y}+z+x}=(x+y)overline x,overline z=0+overline xyoverline z=overline xyoverline z$

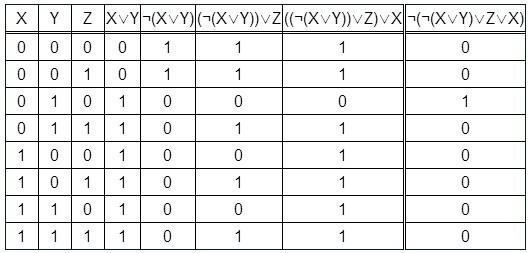

Таблица истинности для исходной функции приведена во втором вложении.
Функция истинна только при Х=0, Y=1, Z=0, что соответствует функции, полученной после упрощения.
