Question

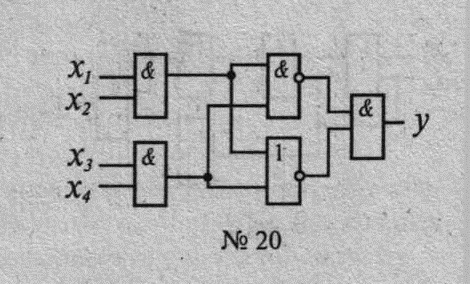

Для комбинационной схемы постройте аналитическое выражение, упростите его с помощью равносильных преобразований и, если возможно нарисуйте упрощенную схему.

Answer 1

X1,X2,X3,X4 как A, B, C, D
A&B = AB, AB&CD = ABCD

-------

F = !(AB & CD) & !(AB + CD)
!(AB & CD) = !AB + !CD
!(AB + CD) = !AB & !CD
F = (!AB + !CD) & !AB & !CD = !AB&!AB&!CD + !CD&!AB&!CD =
!AB&!CD + !CD&!AB =
!AB&!CD

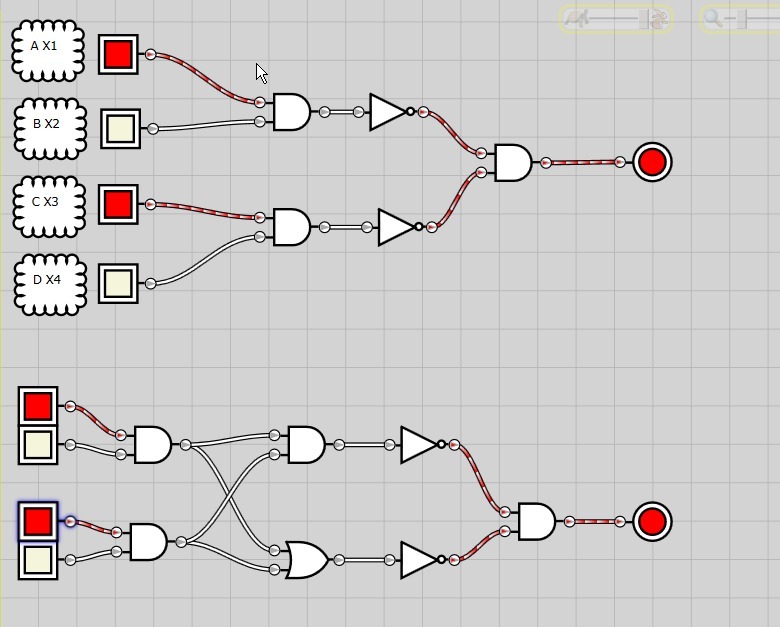

Упрощенная схема в приложении
Также добавил и полную схема для проверки

Answer 2

Это плохая идея - отечественные условные обозначения заменять на "забугорные" ))) В школах их не изучают...

Answer 3

видел в некоторых заданиях именно такие обозначения. Обычно от руки рисую, но сейчас решил поэкперементировать

Answer 4

Да. Есть задания, которые "детишки" берут с зарубежных ресурсов, создавая потом нашими решениями там видимость своего "ума"
