Предмет: Другие предметы, автор: bassanova12

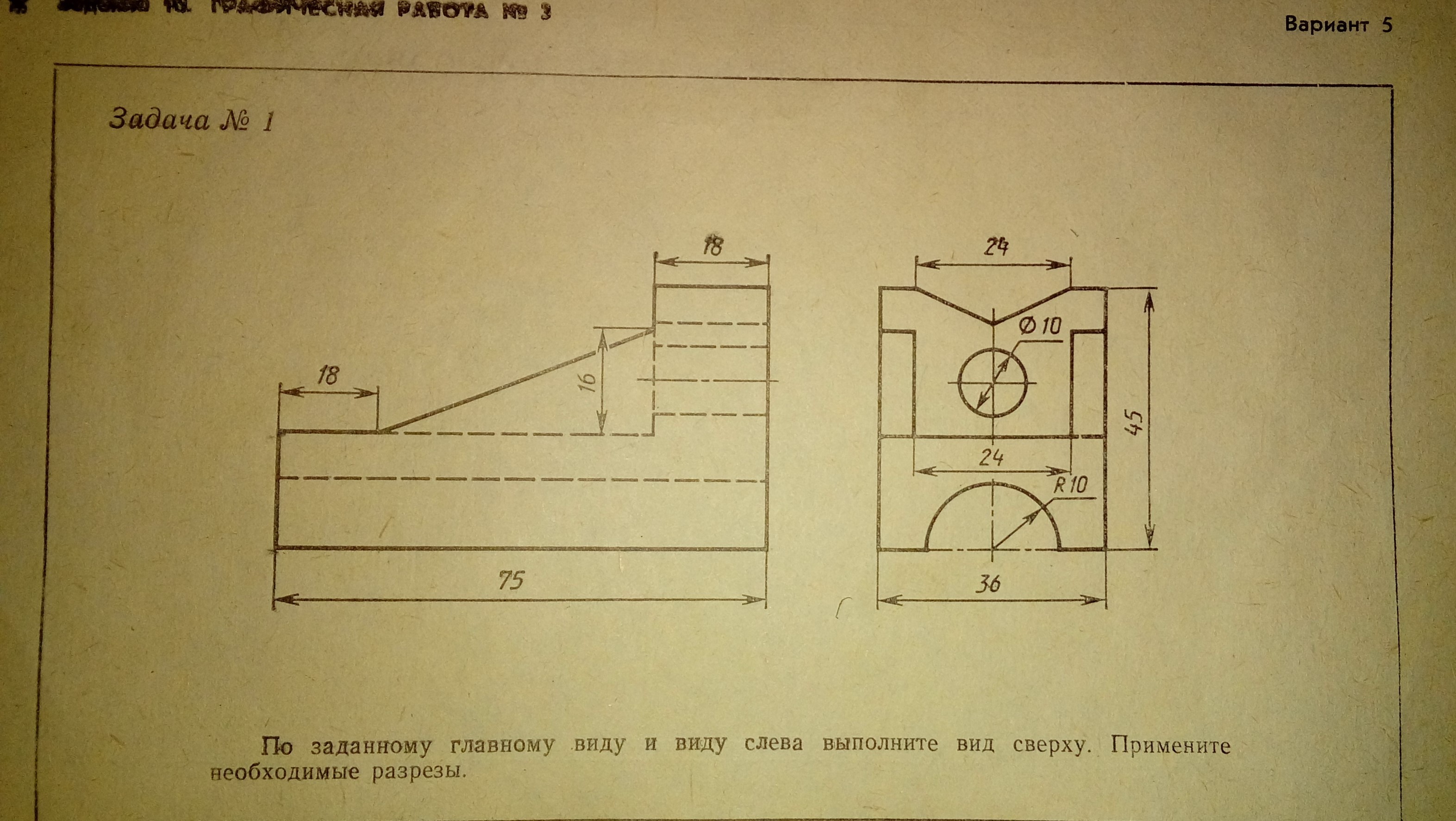

Помогите пожалуйста начертить чертеж по этому заданию. Как хотя бы примерно, как будет это выглядеть?

Приложения:

Ответы

Автор ответа: draftsmanship
3

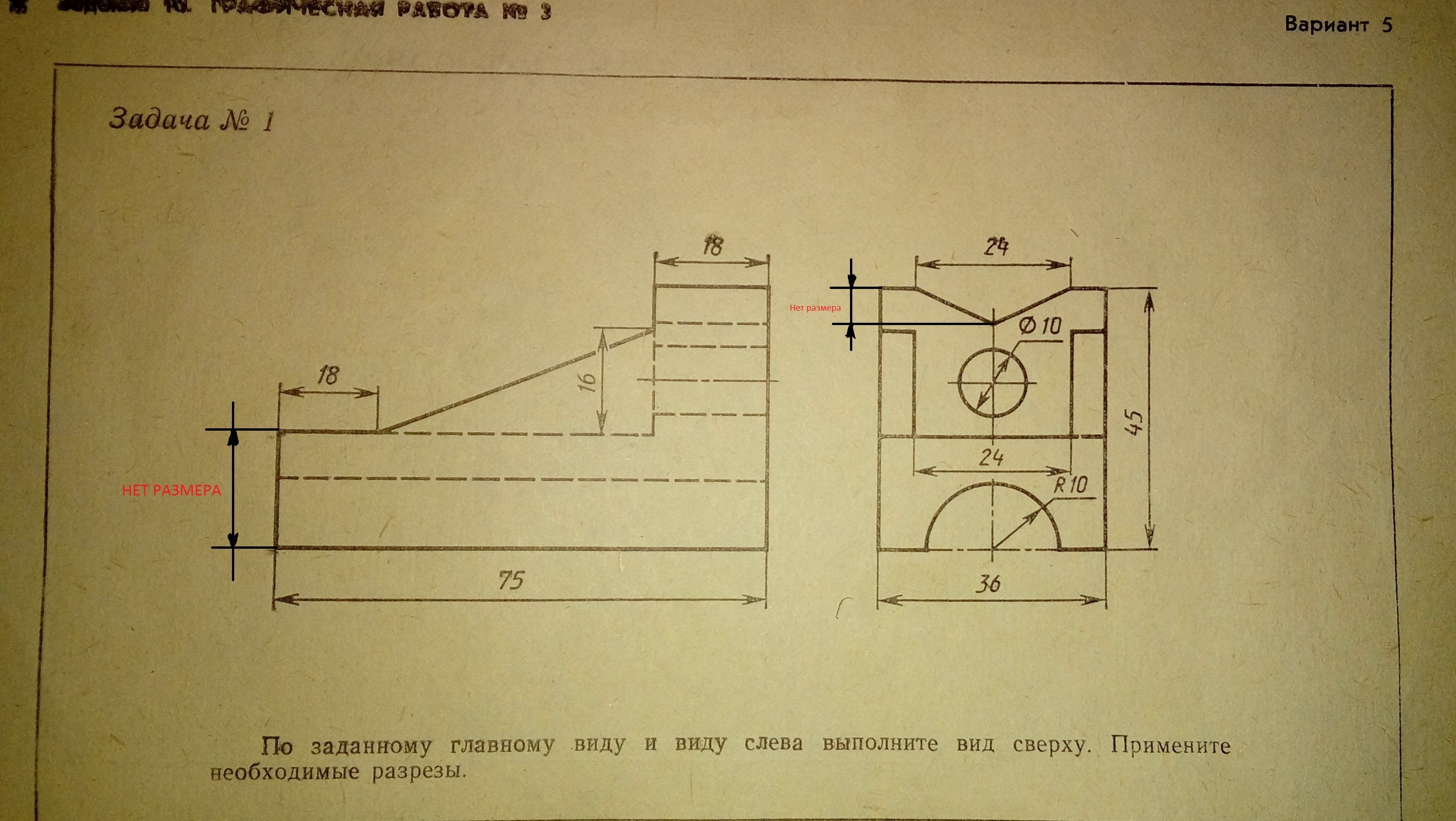

Размеры в задании даны не все

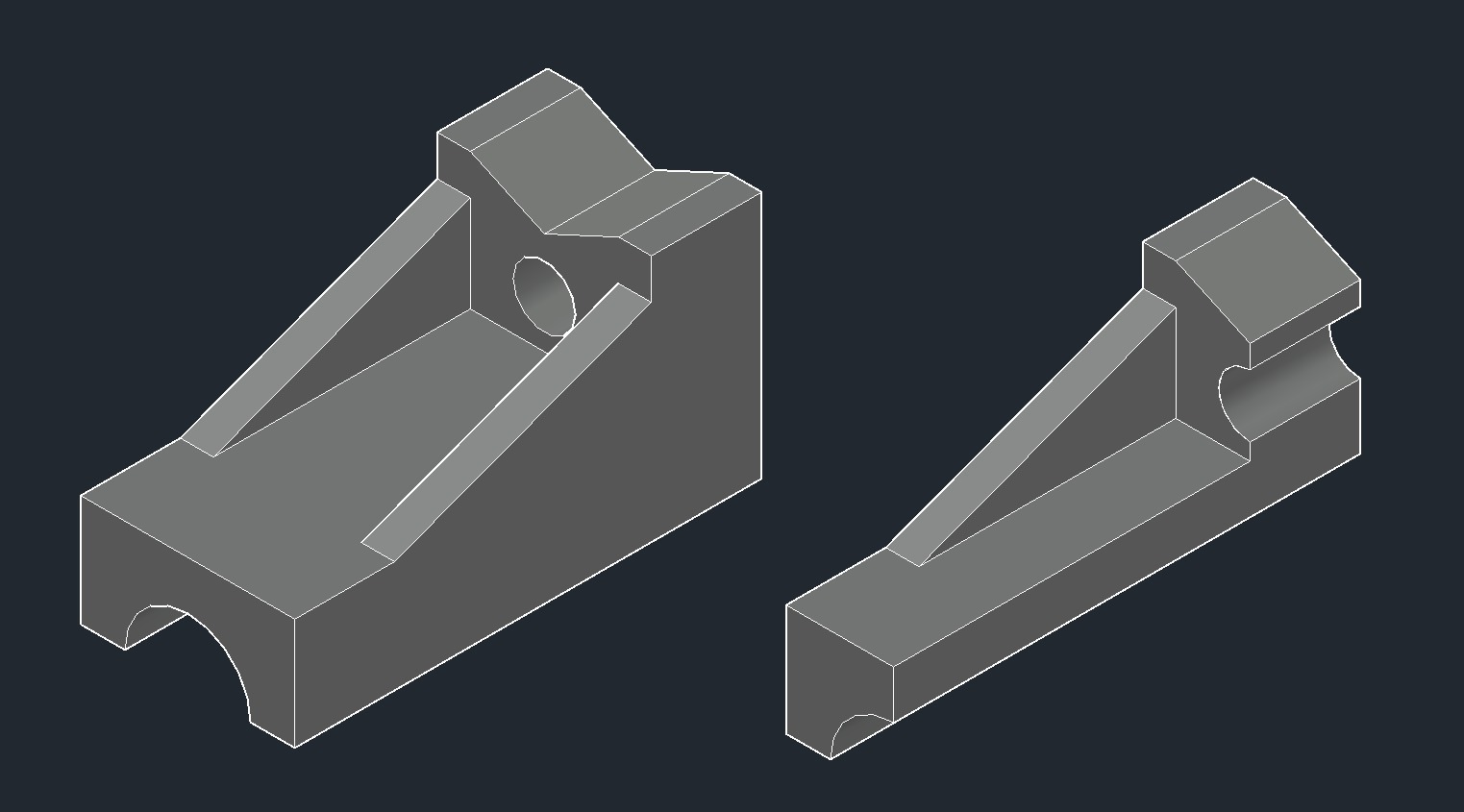

Третий скриншот, просто чтобы вы представляли деталь.
Приложения:

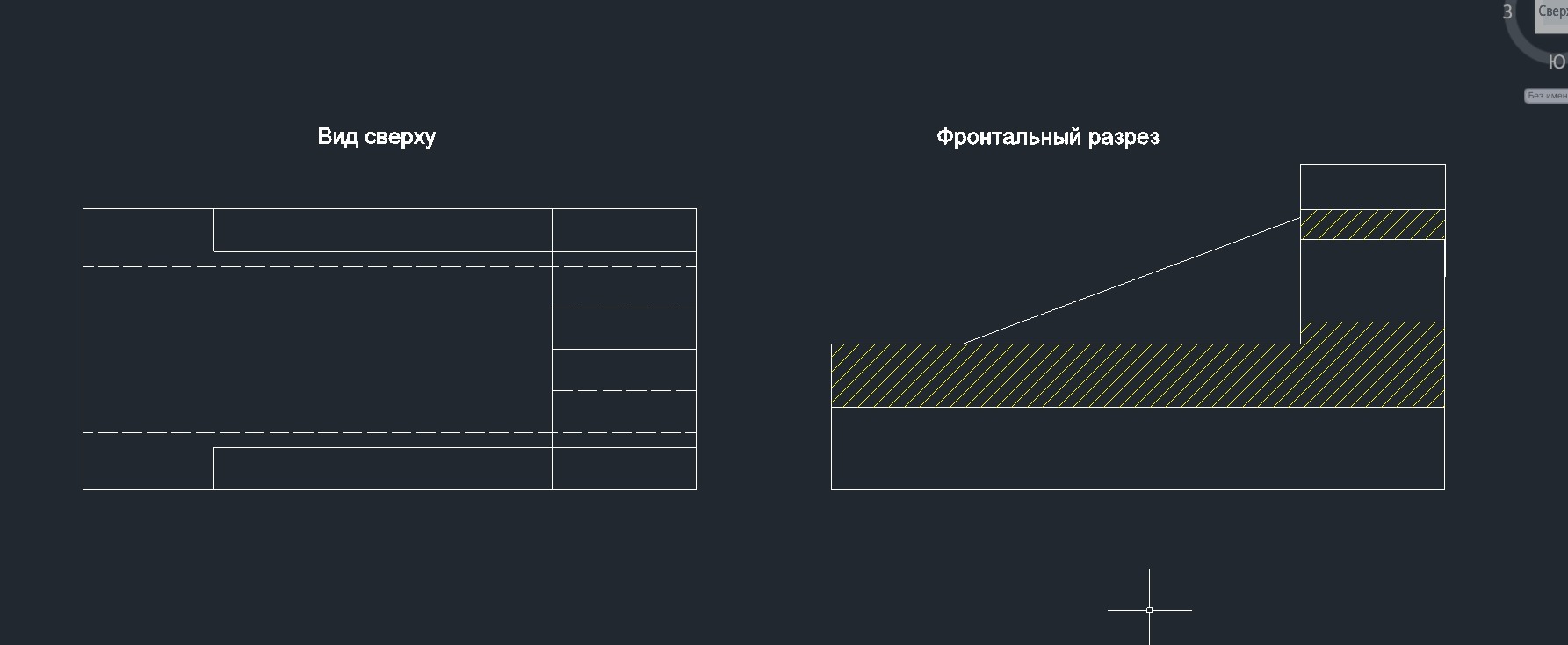

draftsmanship: на виде сверху не забудьте осевую линию, удачи в учебе.
bassanova12: Спасибо
