Question

Нарисовать контактную схему для логической формулы проводимости

Answer 1

$1.quad displaystyle (overline X+Y)Z+Xoverline YZ=overline XZ+YZ+Xoverline YZ=Z(overline X+Y+X)=Z \ \ 2.quad Y(overline X+X(Y+Z))=overline XY+XY+XYZ=Y(overline X+X+XZ)=Y \ \ 3.quad Z+overline XY+Yoverline Z=Z+Y+overline XY=Z+Y(1+overline X)=Y+Z$

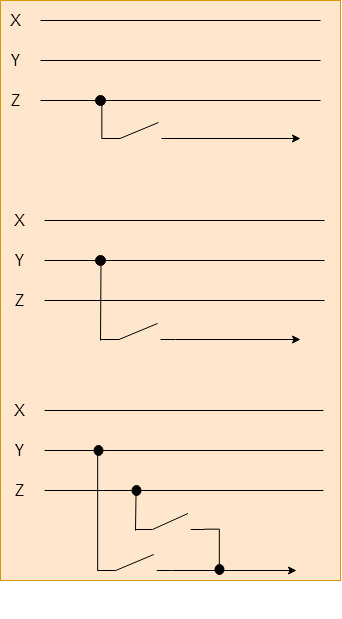

Соответствующие схемы даны во вложении.

Answer 2

Вы можете вот такие контактные схемы нарисовать? https://prnt.sc/hrda6l

Answer 3

Ну из этих нарисуйте... есть десятки способов рисования контактных схем. Просто будут у Вас квадратики с буквой вместо контакта.
