Question

СРОЧНО! Помогите с черчением.
Опора состоит из плиты, имеющей форму прямоугольного параллелепипеда длиной 80 мм, шириной 50 мм и высотой 10 мм. Посередине меньших граней параллелепипеда выполнены прямоугольные пазы шириной 20 мм, длиной 15 мм и высотой 10 мм. В центре верхней грани параллелепипеда стоит цилиндр диаметром 34 мм и высотой 30 мм. В центре опоры по оси просверлено сквозное вертикальное цилиндрическое отверстие диаметром 20 мм и глубиной 40 мм.

Answer 1

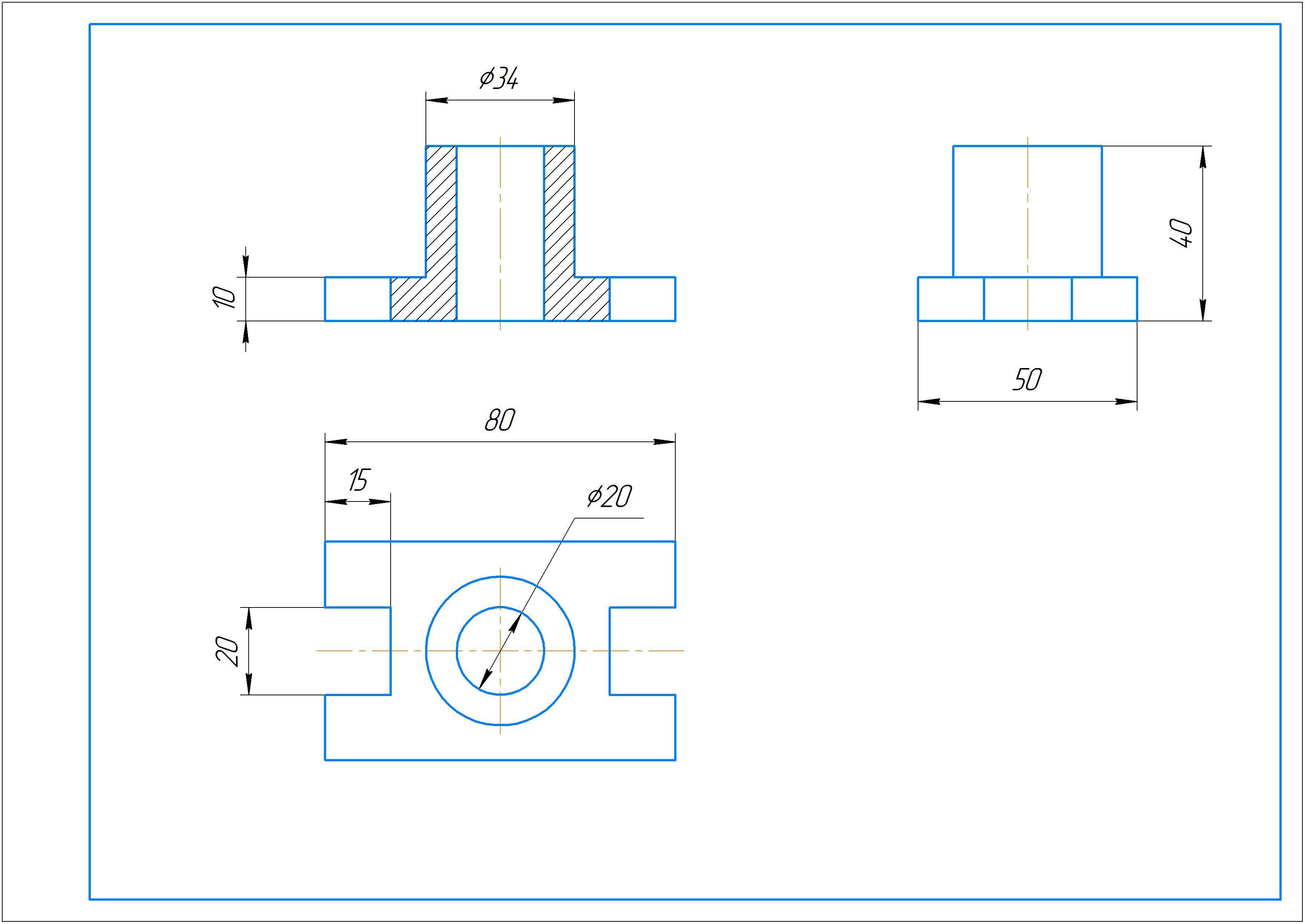

Деталь выполнена в масштабе 1:1 на формате А4
