Question

Начертить главный вид вала , взяв направление взгляда по стрелке А . выполнить 3 сечениея. Сечение плоскастью А расположить на продолжений следа секущей плоскости : сечение плоскостью Б - на свободном месте чертежа : сечение плоскостью В - в проекционной связи .

Answer 1

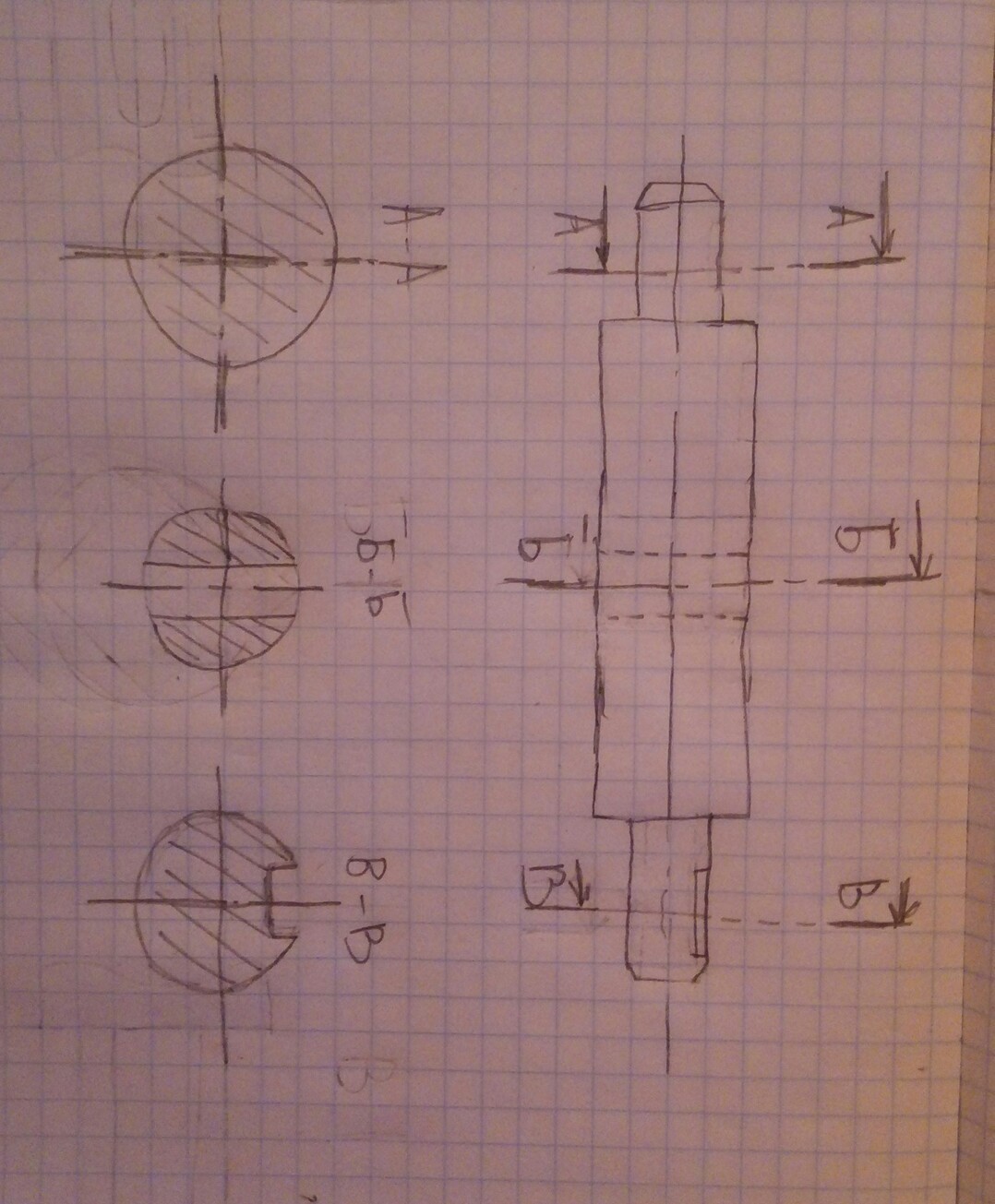

Конечно не талант но для наглядности пойдет)) надеюсь) )))
