Question

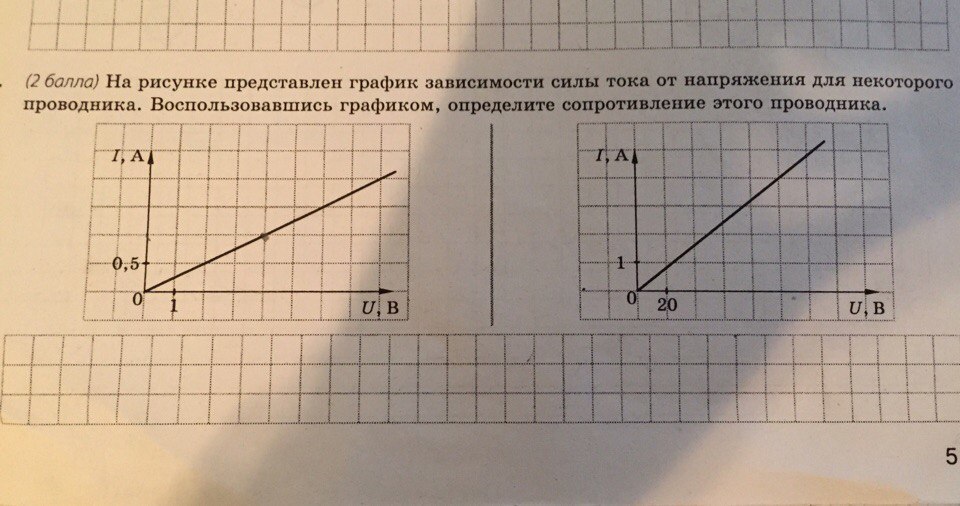

Решите пожалуйста,очень срочно! ПЕРВЫЙ ГРАФИК

Answer 1

Сопротивление проводника по закону Ома будет равно частному напряжения на этом проводнике и силы тока, протекающего через него (R=U/J). Тогда по первому графику R=4/1=4 Ом
По второму графику: R=100/4=25 Ом
Точки на графике можно брать произвольные, при этом для каждой из них будет соответствующее значение напряжения и силы тока, но ответ получится один и тот же
