Question

Помогите пожалуйста разобраться.
В учебнике написано: "Кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила, называется плечом силы.
Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы."

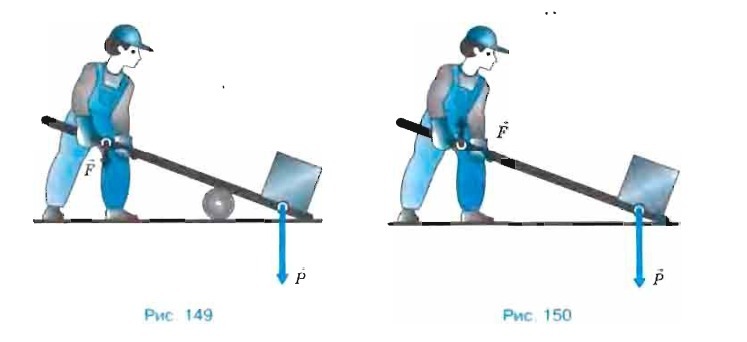

А вот на данном рисунке где плечо силы? И как понять "линия, вдоль которой действует сила"?

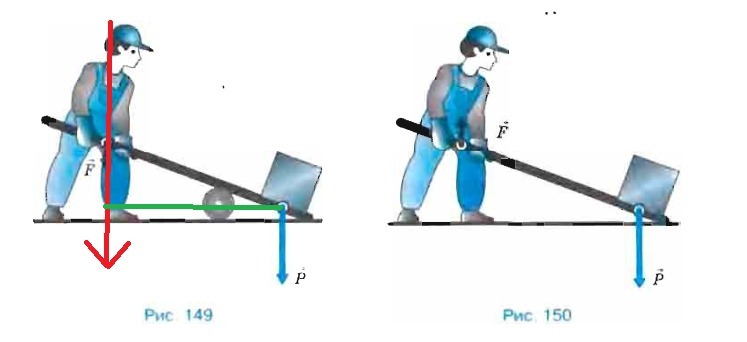

Вот тут я правильно начертил? Красная линия - это линия, вдоль которой действует сила. Зелёная - это плечо силы, то есть перпендикуляр от точки опоры до линии действия силы.

Answer 1

ПОПРОБОВАЛА ИЗОБРАЗИТЬ, РАЗБИРАЙТЕСЬ! ЭТО РАЗНОГО РОДА РЫЧАГИ.На рисунках точки опоры в разных местах!

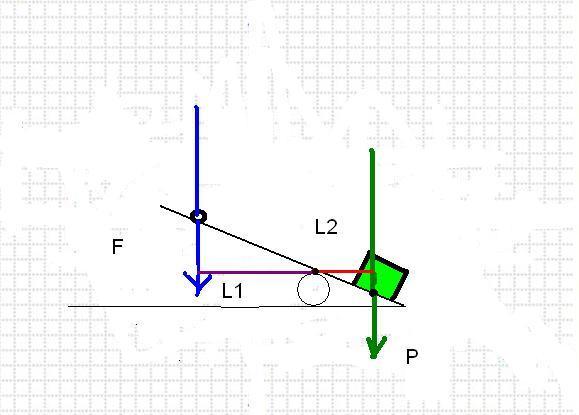

РИС 149.
плечо L₁(фиолетовый цвет)  силы F, плечо L₂ (красный цвет) силы Р.

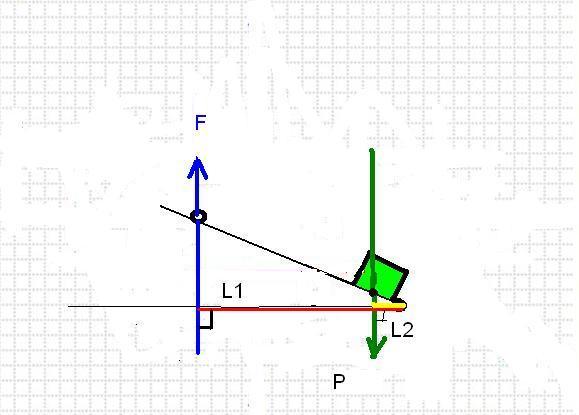

РИС 150.
плечо L1 (красный цвет) силы F, плечо L2 (жёлтый цвет) силы Р.
