Question

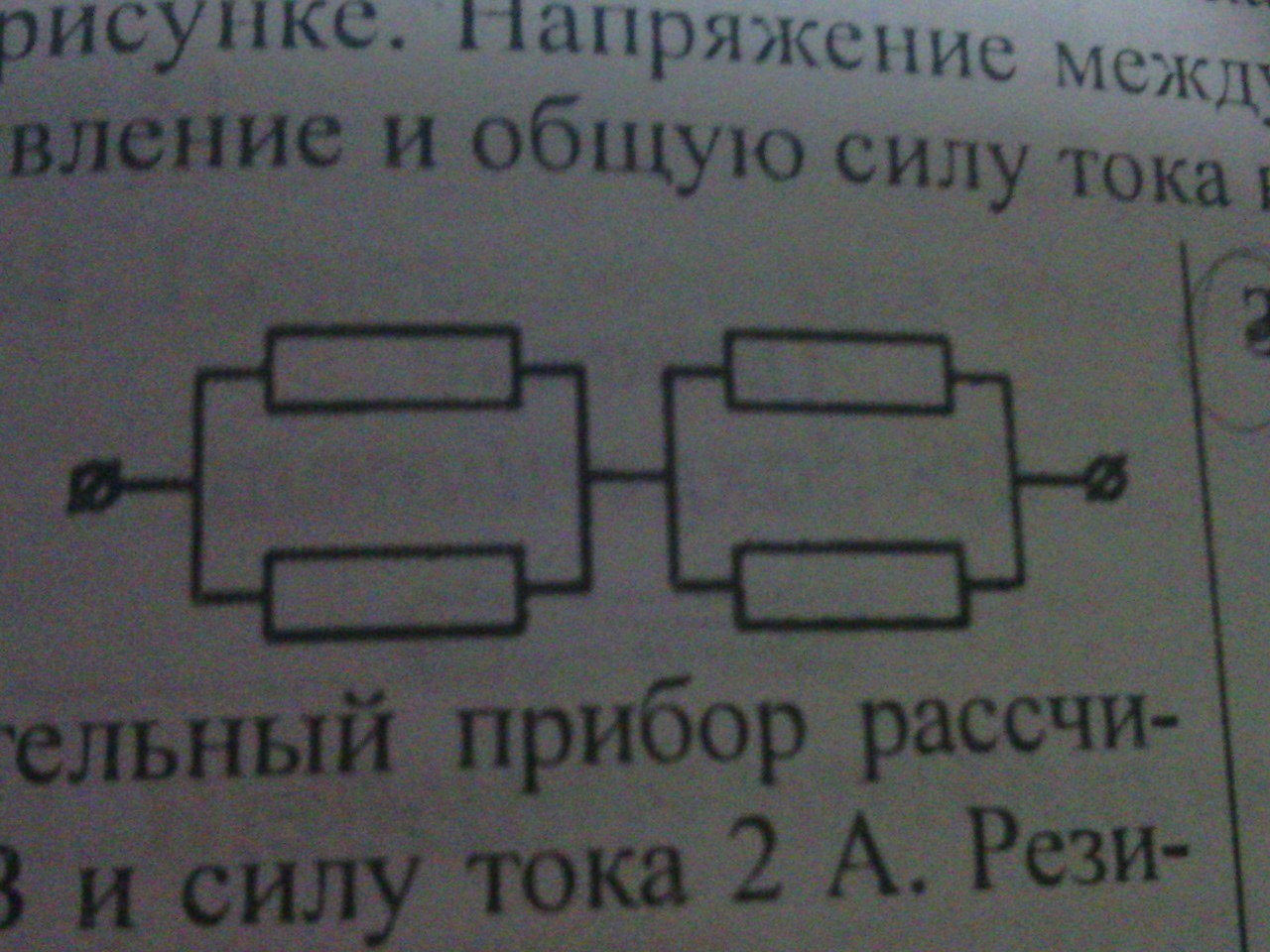

Резисторы сопротивлением 4 Ом каждый соединены по схеме, показанной на рисунке. Напряжение между клеммами 12В. Определите общее сопротивление и общую силу тока в цепи.

Answer 1

При последовательном соединении- R=R1+R2
При параллельном соединении- R=(1/R1+1/R2)^-1 или R=(R1*R2)/(R1+R2)
R первых двух резисторов(подсоединены параллельно)=(4*4)/(4+4)=2 Ома
R вторых двух резисторов(подсоединены параллельно)=(4*4)/(4+4)=2 Ома
Первые два резистора и вторые два резистора соединены последовательно, т.е. Rобщ= 2+2=4 Ома
По закону Ома I=U/R; U=12В; I=12/4=3 А
Ответ: R=4 Ома; I=3 А
