Question

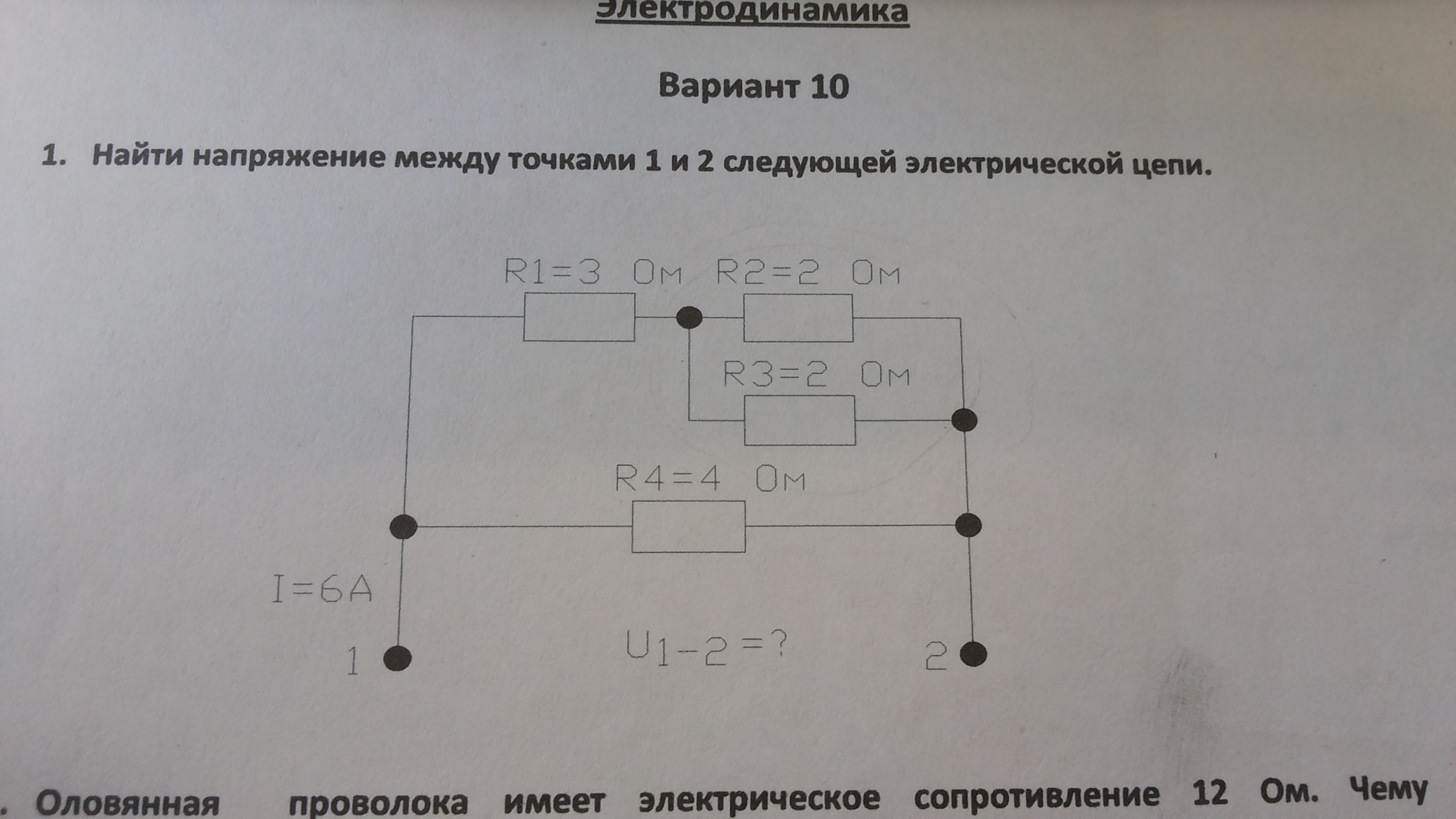

Найти напряжение между точками 1 и 2 следующей электрической цепи.

Answer 1

1) R23=R2*R3/(R2+R3)=2*2/(2+2)=1 Ом
R123=R1+R23=3+1=4 Ом
Ro=R123*R4/(R123+R4)=4*4/(4+4)=2 Ом
U=I*Ro=6*2=12 B
====================
2) R123=R1+R2+R3=3+2+1=6 Ом
Ro=R123*R4/(R123+R4)=6*3/(6+3)=2 Ом
U=I*Ro=12*2=24 B
================================
