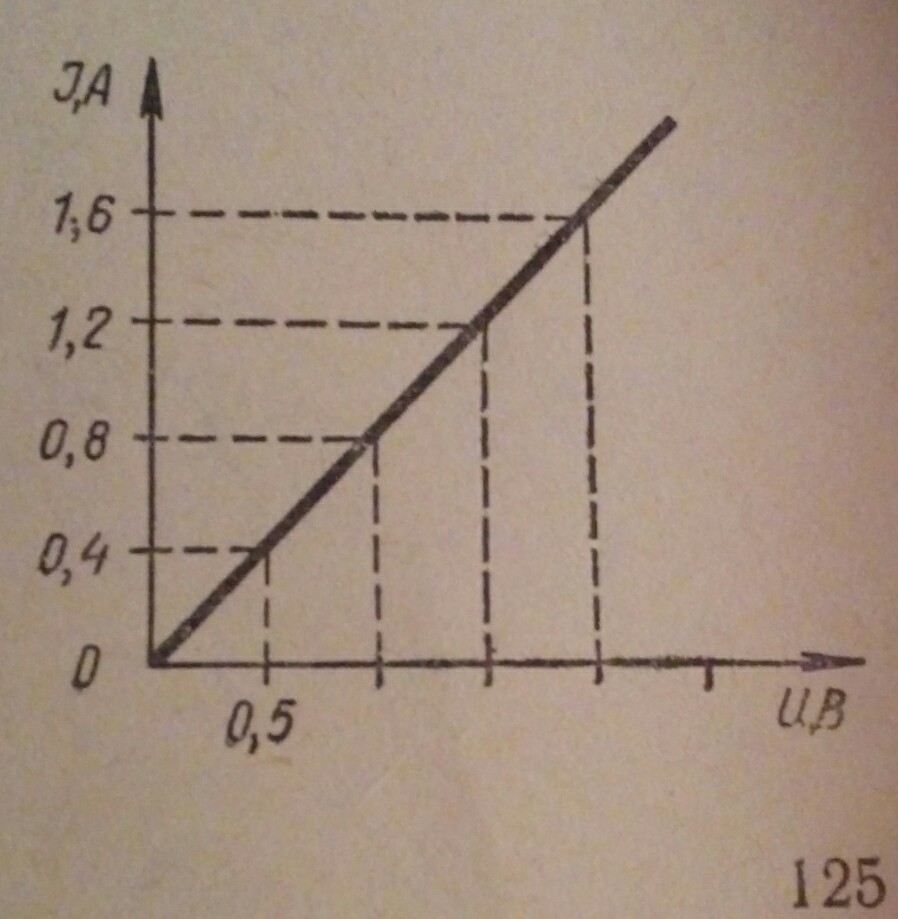

используя изображённый график зависимости силы тока от напряжения обозначьте на оси ОХ значение напряжения на концах проводника для случаев когда по этому проводнику течет ток силой 0,8; 1,2;1,6; А

Answer 1

Исходя из Закона Ома: U=IR
И исходя из графика, можно найти сопротивление R:
R=U/I=0,5/0,4=1,25 (Om)
Далее определяем напряжения при данных силах тока:
При I=0,8 A: U=IR=0,8*1,25=1(B)
При I=1,2 A: U=IR=1,2*1,25=1,5(B)
При I=1,6 A: U=IR=1,6*1,25=2(B)
