Question

используя вспомогательные алгоритмы нарисовать запрограммируйте рисование следующих фигур

Answer 1

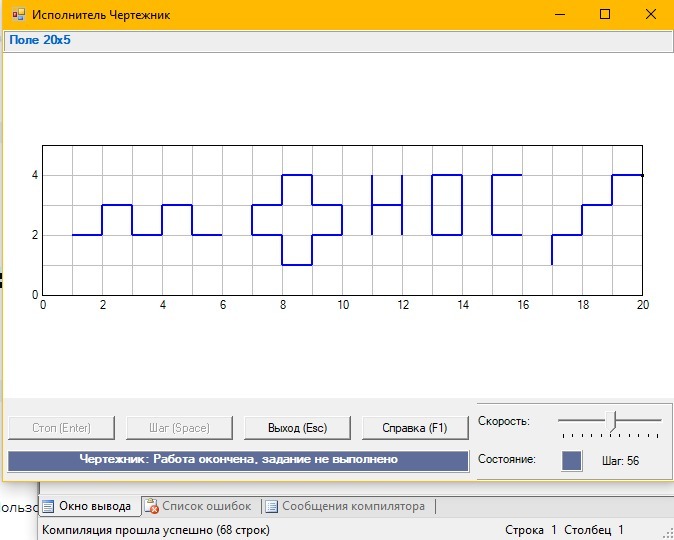

// PascalABC.NET
// Версия 3.3.5 сборка 1662 (29.04.2018)

uses drawman;

begin
// поле 5 на 20
Field(20, 5);
// 1
ToPoint(1, 2);
PenDown;
OnVector(1, 0);
Onvector(0, 1);
OnVector(1, 0);
Onvector(0, -1);
OnVector(1, 0);
Onvector(0, 1);
OnVector(1, 0);
Onvector(0, -1);
OnVector(1, 0);
PenUp;
//2
ToPoint(7, 2);
PenDown;
Onvector(0, 1);
OnVector(1, 0);
OnVector(0, 1);
OnVector(1, 0);
OnVector(0, -1);
Onvector(1, 0);
OnVector(0, -1);
OnVector(-1, 0);
OnVector(0, -1);
OnVector(-1, 0);
OnVector(0, 1);
OnVector(-1, 0);
PenUp;
//3
ToPoint(11, 4);
PenDown;
OnVector(0, -2);
OnVector(0, 1);
OnVector(1, 0);
OnVector(0, 1);
OnVector(0, -2);
PenUp;
//4
ToPoint(13, 4);
PenDown;
OnVector(0, -2);
OnVector(1, 0);
OnVector(0, 2);
OnVector(-1, 0);
PenUp;
//5
ToPoint(16, 4);
PenDown;
OnVector(-1, 0);
OnVector(0, -2);
OnVector(1, 0);
PenUp;
//6
ToPoint(17, 1);
PenDown;
OnVector(0, 1);
OnVector(1, 0);
OnVector(0, 1);
OnVector(1, 0);
OnVector(0, 1);
OnVector(1, 0);
end.
