Question

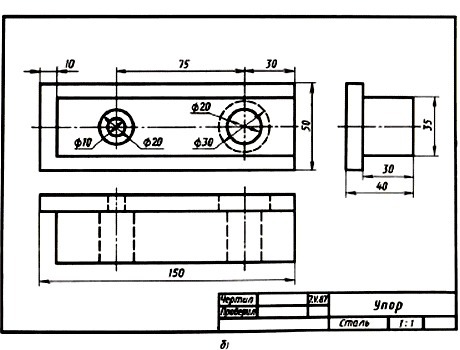

1.Как называется деталь? Из какого материала ее изготовляют?
2.Какой масштаб указан на чертеже?
3.Какие изображения передают форму детали?
4.Опишите форму детали, т.е. укажите название геометрических тел,образующих форму детали,и их размеры.
5.Чему равны габаритные размеры детали?

Answer 1

1) Упор, Сталь
2) 1 : 1
3) Призмы и отверстия - цилиндры
4) Упор представляет собой прямоугольную призму с двумя сквозными отверстиями, находящуюся на основании - также прямоугольной призме.
5) 150 х 50 х 40
