СРОЧНО!

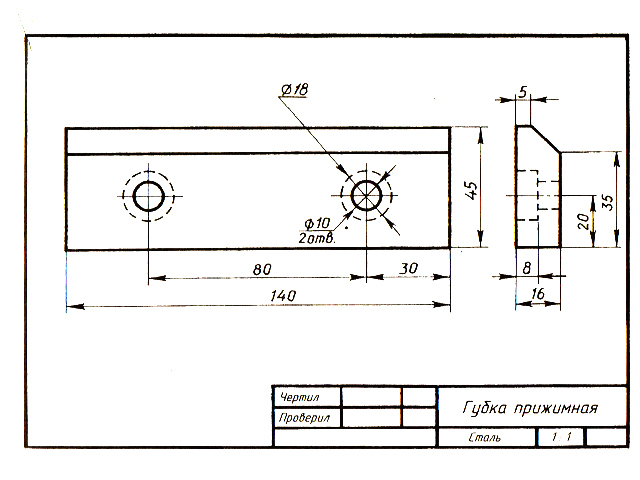

1. Как называется деталь?
2. Из какого материала она изготовляется?
3. Какие виды даны на чертеже?
4. Сочетанием каких геометрических тел определяется форма детали?
5. Какие элементы детали показаны на главном виде двумя окружностями диаметром 10?
6. Изображением каких элементов являются окружности диаметром 18 и почему они проведены на главном виде штриховыми линиями?
7. Каковы габаритные размеры детали?

Answer 1

1) Губка прижимная
2) Сталь
3) Фронтальный и профильный
4) Цилиндрами и призмой
5) Сквозные отверстия диаметром 10 мм
6) Несквозные отверстия - 18 мм - штриховыми линиями - потомучто они находятся на противоположной стороне
7) 140 х 16 х  45
