Question

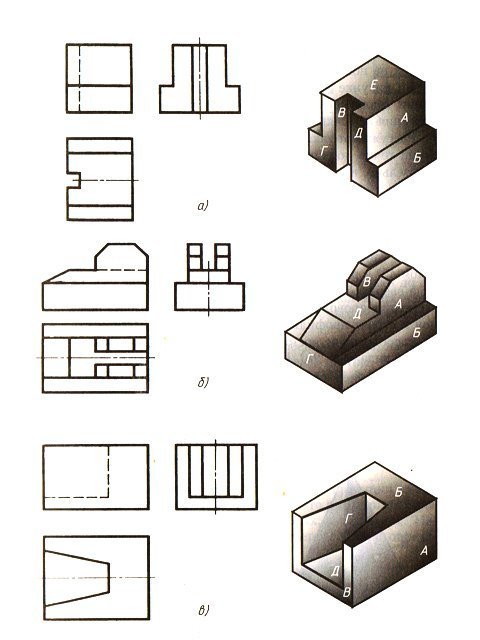

На рисунке даны изображения трёх предметов. Проекции их граней обозначены буквами. Напишите, как расположены в каждом случае относительно фронтальной плоскости проекций эти грани. Пример: А - параллельно, Б - перпендикулярно, В - наклонно.

Answer 1

Вариант А:
параллельно - А, Б, В
перпендикулярно - Г, Д, Е

Вариант Б:
параллельно - А, Б, В
перпендикулярно - Г, Д+

Вариант В:
параллельно - А
перпендикулярно - Б, В, Д
наклонно - Г

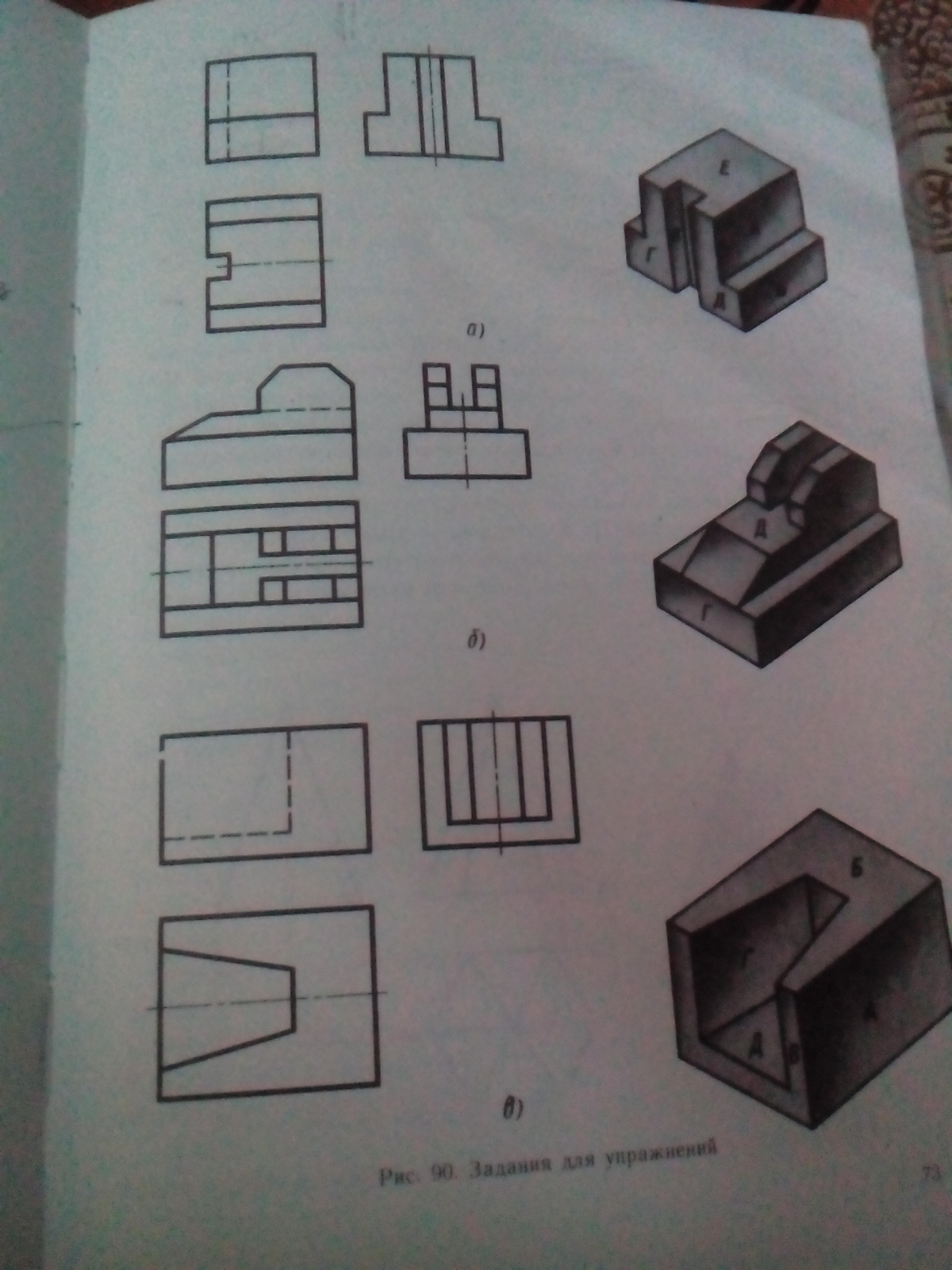

И почище есть картиночка
