Question

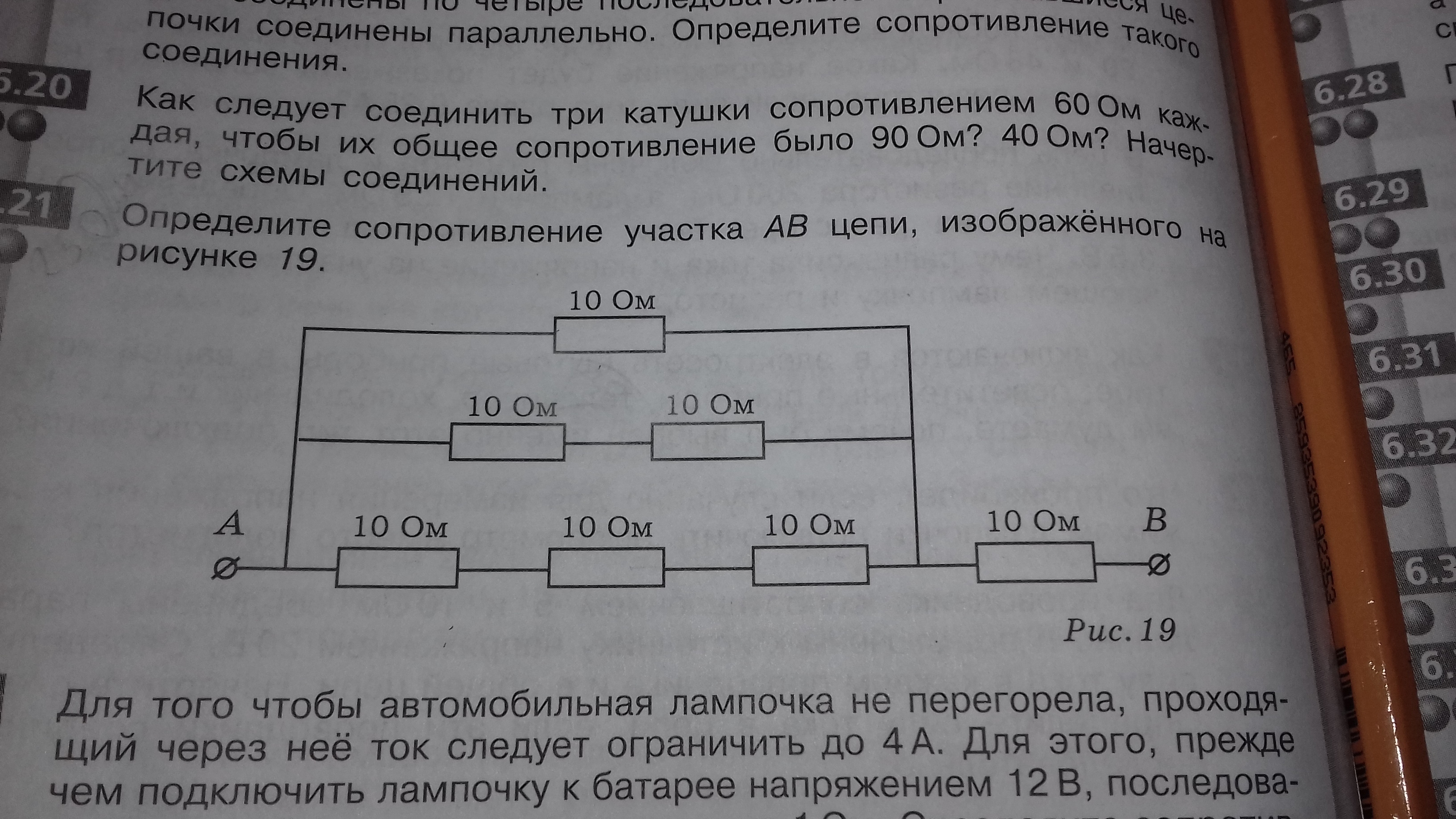

Определите сопротивление участка АВ цепи, изображенного на рисунке 19

Answer 1

3 нижних по 10 Ом последовательно R1=10+10+10=30 Ом
2 средних по 10 Ом последовательно R2=10+10=20 Ом
3 ветви параллельны 1/R3=1/10+1/20+1/30    R3=5.45 Ом
R3 и R4 последовательны Ro=5.45+10=15.45 Ом
