Question

В обоих вариантах задания 1, 2, 3.
Плохо видно числа

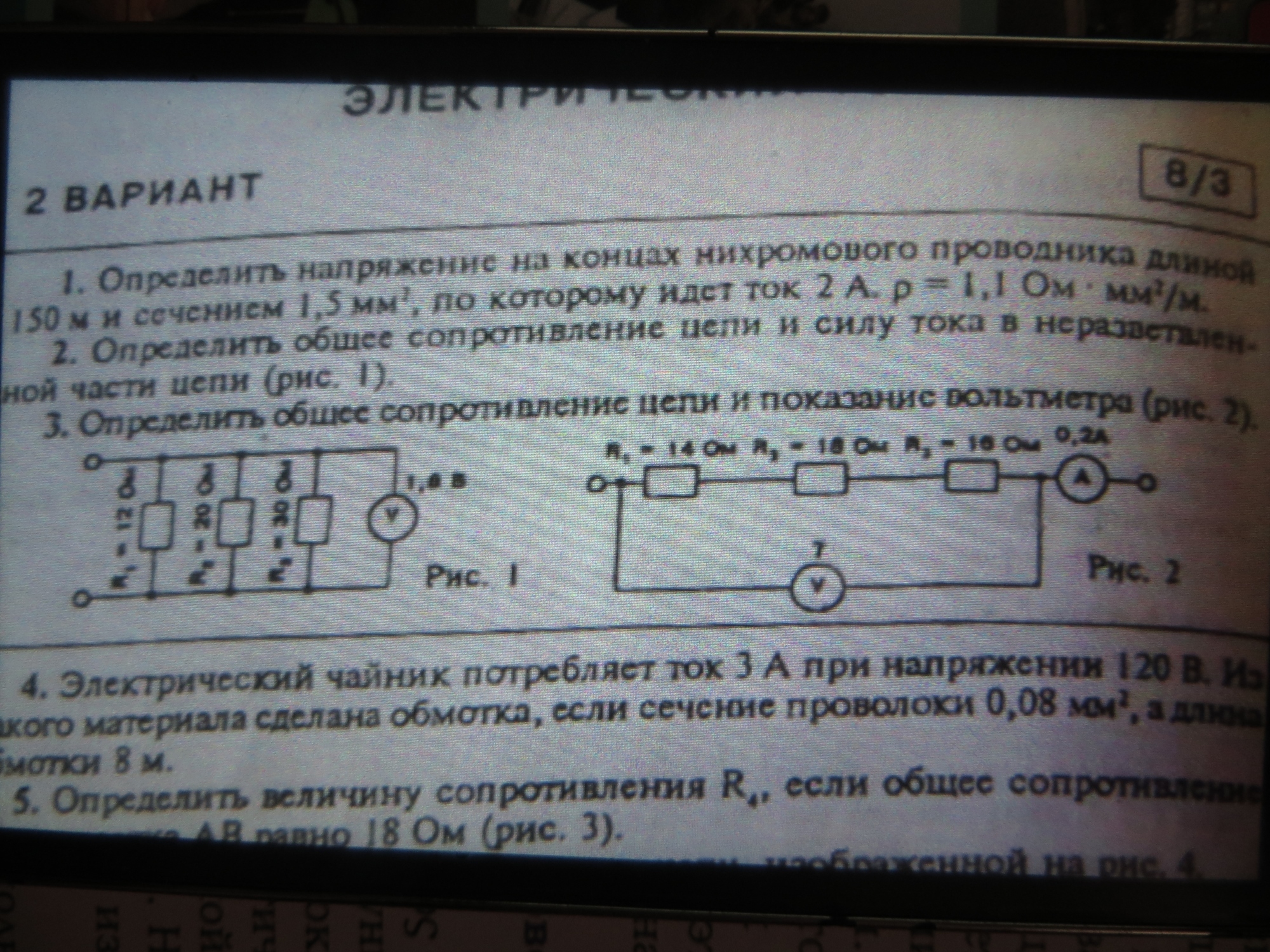

2 вариант: рис. 1 - 12, 20, 30, 18; рис. 2 - 14, 18, 16

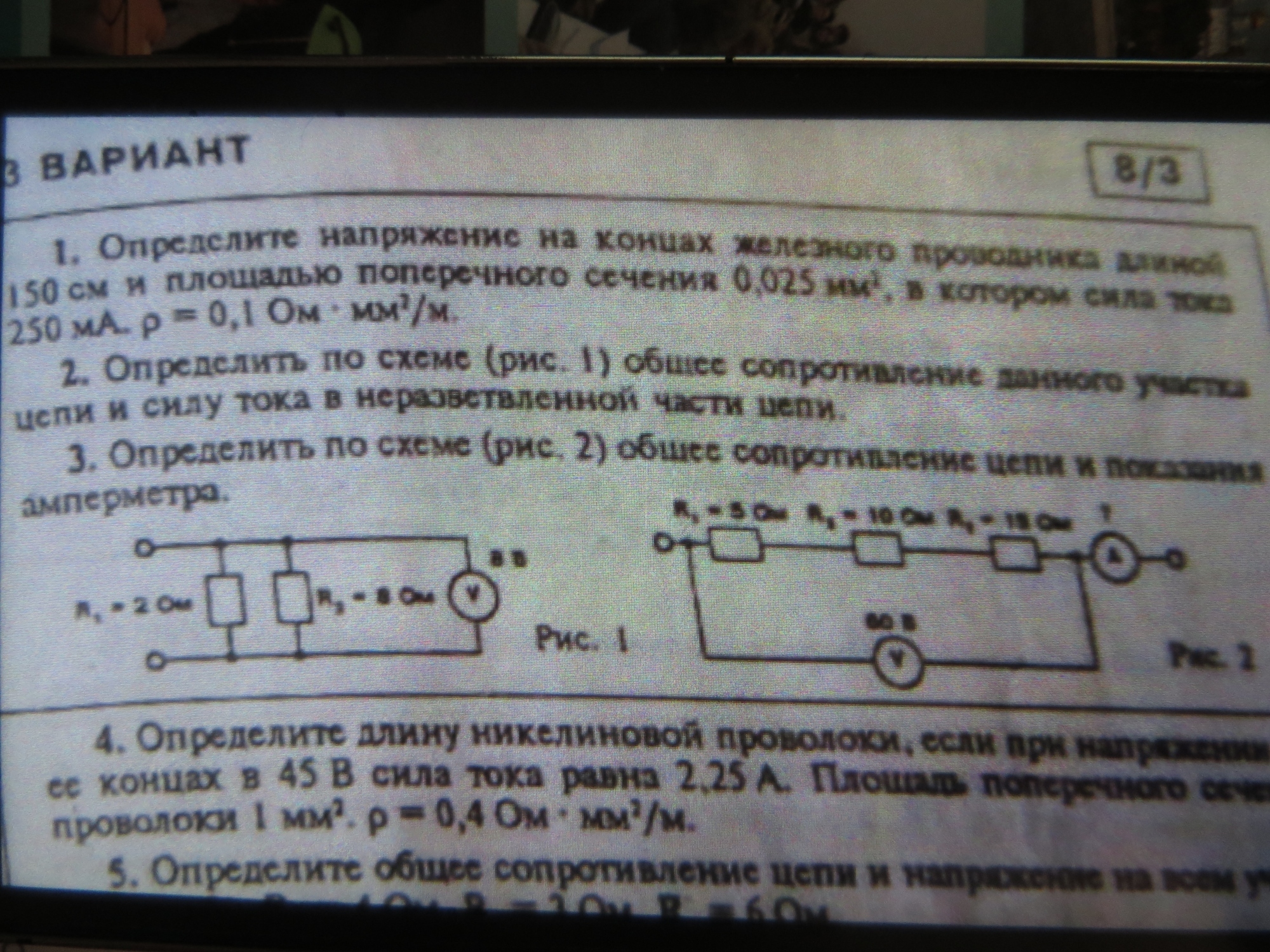

3 вариант: рис. 1 - 2, 8, 8; рис. 2 - 5, 10, 15, 50

Answer 1

3 Вариант
1)Пользуемся законом Ома
$R=rho l/S\ U=JR\ U=Jrho l/S=250cdot10^{-3}cdot0.1cdot1.5/0.025=1.5V$
2)$R=R_1R_2/(R_1+R_2)=2cdot8/(2+8)=16/10=1.6Omega\ J=U/R=8/1.6=5A$
3)$R=R_1+R_2+R_3=5+10+15=30Omega\ J=U/R=60V/30Omega=2A$
2 вариант
1) По аналогии с 3 вар
2)1/R=1/12+1/20+1/30=1/6
R=6 Ом
Сила тока по аналогии 0,3А
3)R=14+18+16=48 Ом
Напряжение по аналогии 9,6В
