Question

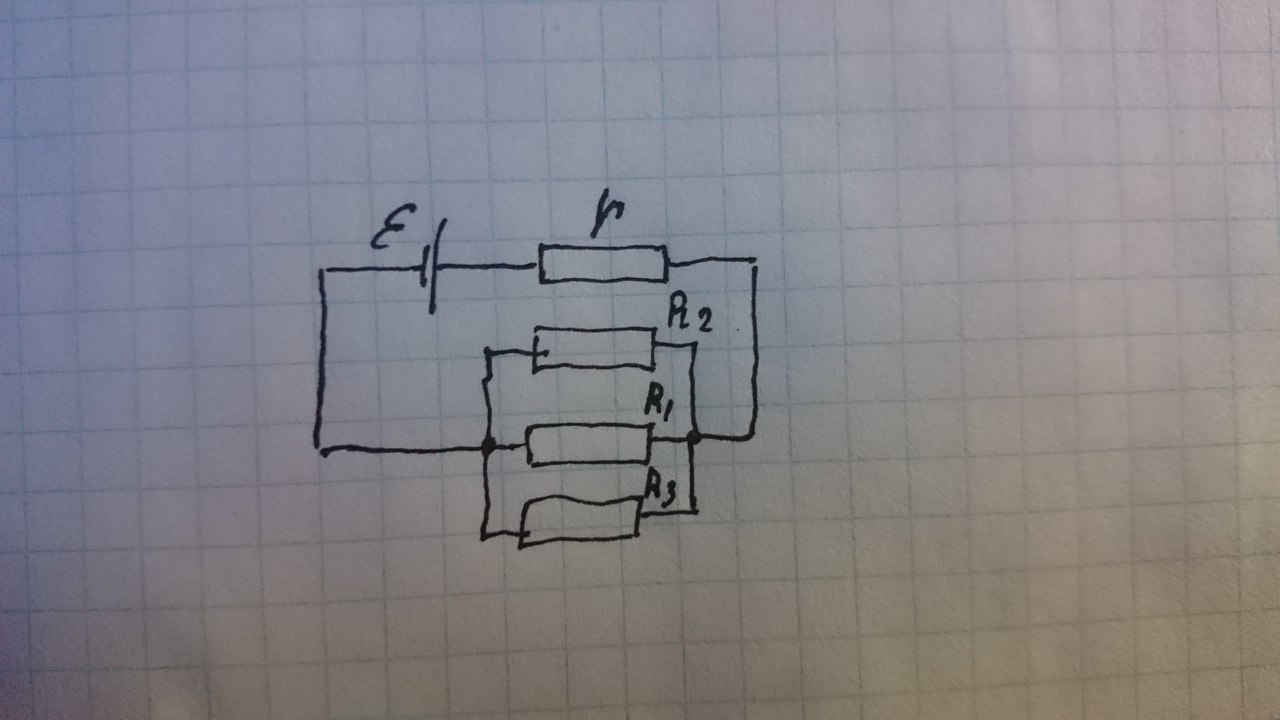

Источник тока имеет ЭДС Е = 6 В, внутреннее сопротивление r = 1 Ом , R1 = 1 Ом, R2=R3= 2 Ом. Какой силы ток течет через источник?

Answer 1

1)
Найдем внешнее сопротивление:
1/R = 1/R1 + 1/R2 + 1/R3
1/R = 1/1 + 1/2 + 1/2 = 2
R = 2 Ом

2)
По закону Ома для полной цепи:
I = ЭДС / (r+R)
I = 6 / (1 + 2) = 6 / 3 = 2 A
