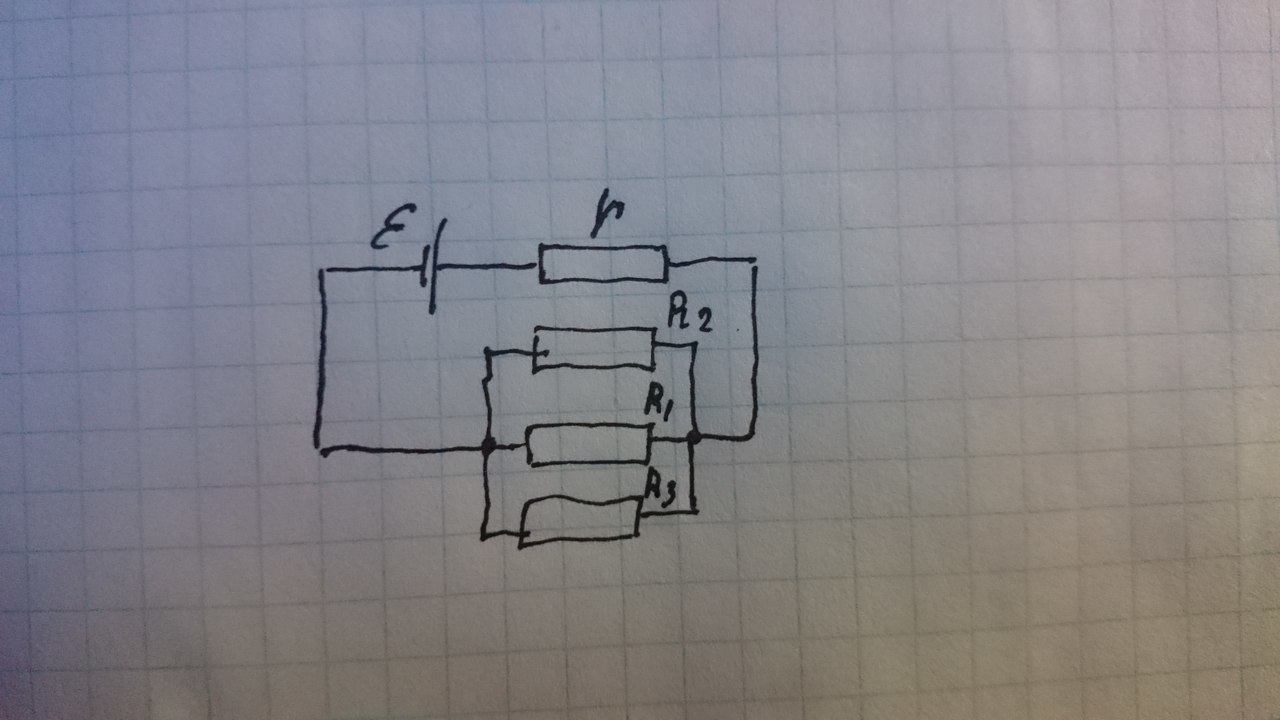

Источник тока имеет ЭДС Е = 6 В, внутреннее сопротивление r = 1 Ом , R1 = 1 Ом, R2=R3= 2 Ом. Какой силы ток течет через источник?

Answer 1

По закону Ома для полной цепи:

$mathcal I=dfrac{mathcal E}{r+R}\dfrac{1}{R}=dfrac{1}{R_1}+dfrac{1}{R_2}+dfrac{1}{R_3}=dfrac{1}{1}+dfrac{1}{2}+dfrac{1}{2}=2; R=0,5 (O_M)\mathcal I=dfrac{6}{1+0,5}=4 (A)$
