Question

Помогите с информатикой Т-Т

Answer 1

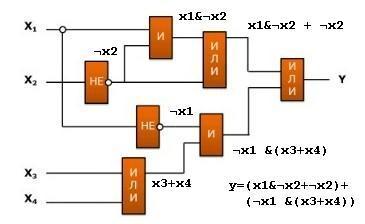

1) Получение функции показано во вложении 1. Её имеет смысл немного упростить.
$displaystyle y=(x_1&lnot x_2+lnot x_2)+(lnot x_1&(x_3+x_4))= \ (x_1overline{x_2}+overline{x_2})+overline{x_1}(x_3+x_4)=overline{x_2}(x_1+1)+overline{x_1}(x_3+x_4)= \ overline{x_2}+overline{x_1}(x_3+x_4)=overline{x_2}+x_3overline{x_1}+x_4overline{x_1}$

$2A) (A&B)+(A&overline B)=AB+Aoverline B=A(B+overline B)=A$
Схему рисовать смысла нет - сигнал А просто передается на выход.

$2B) (Alor B)&(Alor overline C)&(Aloroverline B)=(AA+Aoverline B+AB+Boverline B)(A+overline C)= \ A(1+overline B+B+0)(A+overline C)=A(A+overline C)=AA+Aoverline C=A+Aoverline C= \ A(1+overline C)=A$
И здесь "схема" аналогична предыдущему случаю.

$2C) (Alor Blor C)&overline{(overline Alor Blor C)}=(A+B+C)(overline{overline A+B+C)}= \ (A+B+C)(Acdotoverline Bcdotoverline C)=Acdotoverline Bcdotoverline C+Bcdotoverline Bcdotoverline C+Ccdotoverline Bcdotoverline C=Acdotoverline Bcdotoverline C$

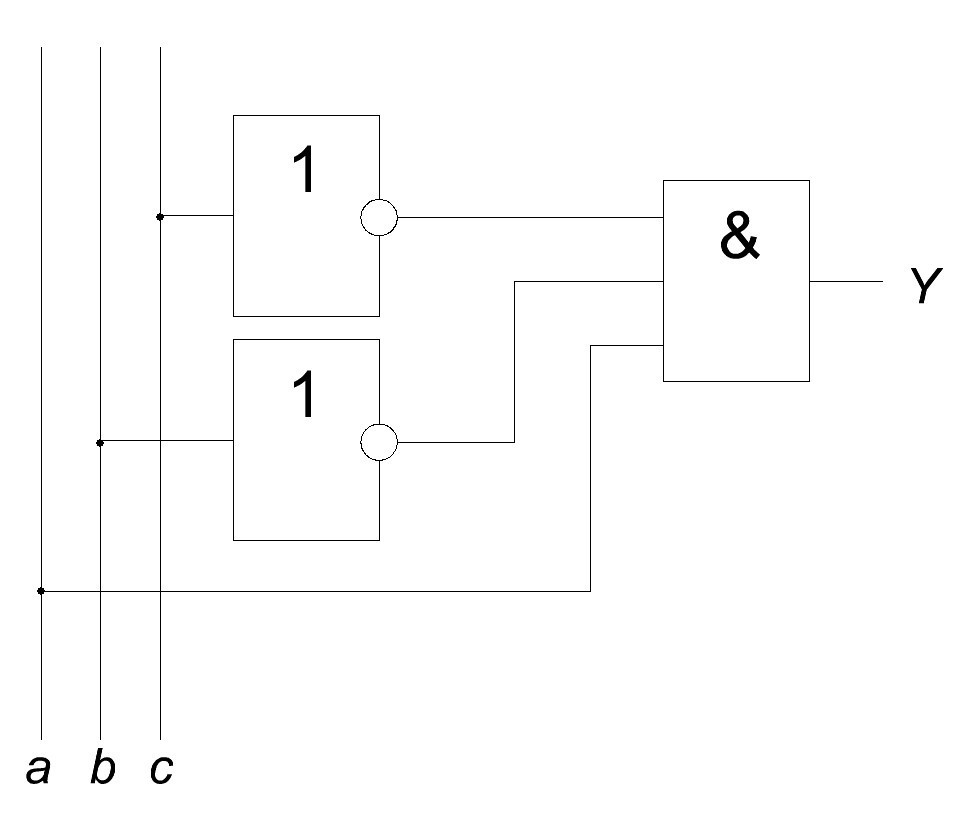

Схема приведена во вложении 2.

Answer 2

извините,просто в приложении показывает не то,что нужно. А зашла с браузера-все понятно. Спасибо вам за решение)

Answer 3

Ну все, теперь модераторы выведут Вас во двор, поставят к стенке и расстереляют )))))

Answer 4

А мобильным приложением не пользуйтесь - оно зло: в нем масса ошибок и недочетов.

Answer 5

В частности, оно формат LaTeX вообще не понимает, поэтому Вы каждый раз в нем будете видеть то, что уже раз увидели.
