Question

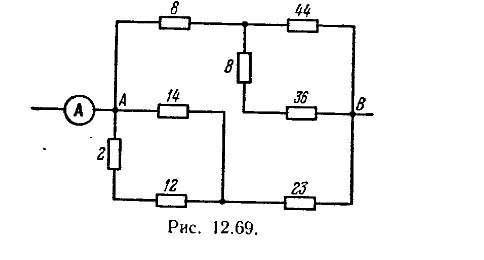

определить общее сопротивление цепи (рис. 12,69)и напряжение между точками А и В,если амперметр показывает 4,0 А

Answer 1

Верхняя правая часть:
8+36=44 Ом
44 и 44 соединены параллельно, значит их общ сопр 22 Ом.
22 и 8 левое соед посл, тогда всего 8+22=30 Ом - это сопр верхних четырех.
Внизу 2+12=14
14 и 14 парал, занит их общее 7 Ом.
Всего внизу 7+23=30 Ом.
Те 30 и эти 30 соед парал, значит общее сопр всей цепи 15 Ом.
U=IR=4•15=60 (В)
