Question

Из схемы логических элементов составить выражение

Answer 1

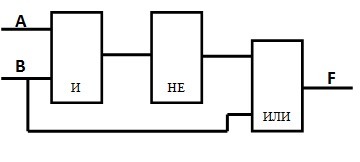

Первая слева схема дает a ∧ b
Cледующая схема инвертирует это выражение: ¬(a ∧ b)
Самая правая схема объединяет полученную функцию с b по "ИЛИ"
¬(a ∧ b) ∨ b = ¬a ∨ ¬b ∨ b = ¬a ∨ (¬b ∨ b) = ¬a ∨ 1 = 1
