Question

Начертите, пожалуйста.

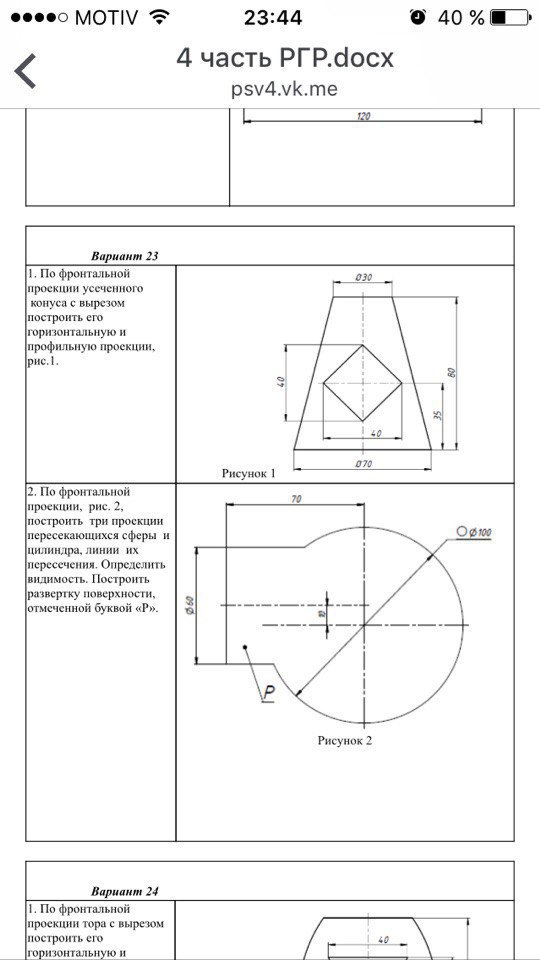

По фронтальной проекции, рис.2, построить 3 проекции пересекающихся сферы и цилиндра, линии их пересечения. Определить видимость. Построить развёртку поверхности, отмеченной буквой "Р".

Answer 1

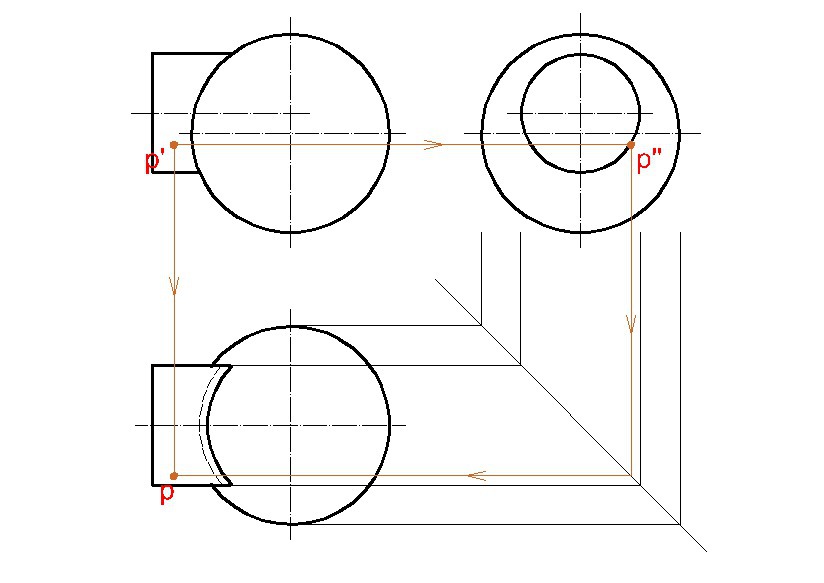

Скорее всего вот такое "чудо" должно быть. Размеры даны в задании.
