Question

Нужен рисунок к этому заданию

Начертите деталь по описанию ,приведенному ниже,и нанесите на чертеж размеры. Деталь имеет форму цилиндра диаметром 35 мм.В центре одного торца просверлено глухое отверстие диаметром 20 и длиной 30 мм.Другой конец детали-квадратная призма Размеры основания призмы 24х24 мм,а высота ее 30 мм.Общая длина детали 90мм.

Answer 1

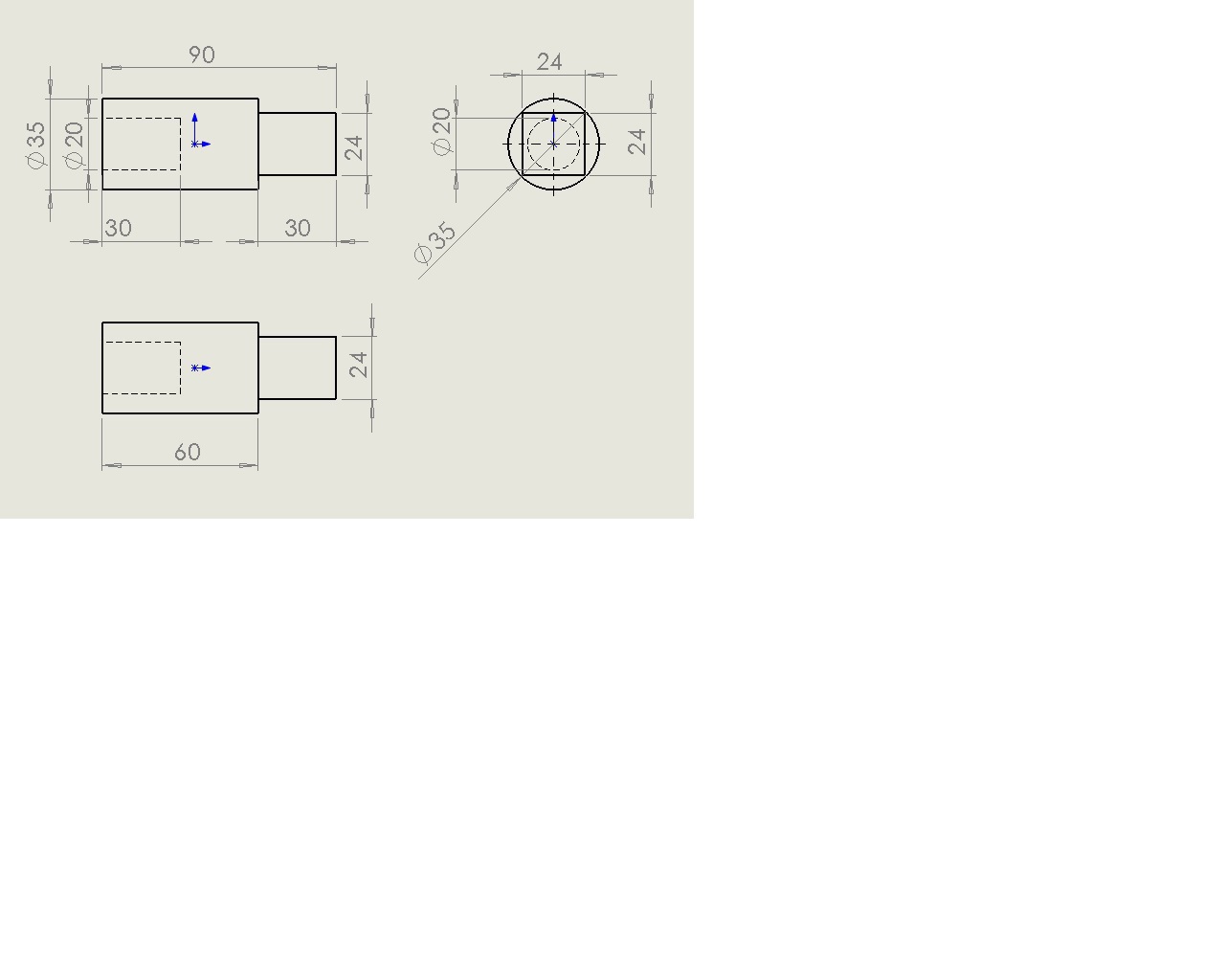

давно этого не делал но вроде бы вот так. размеры может где лишнего наставил смотрите сами
