Question

СРОЧНО ПЛИЗ

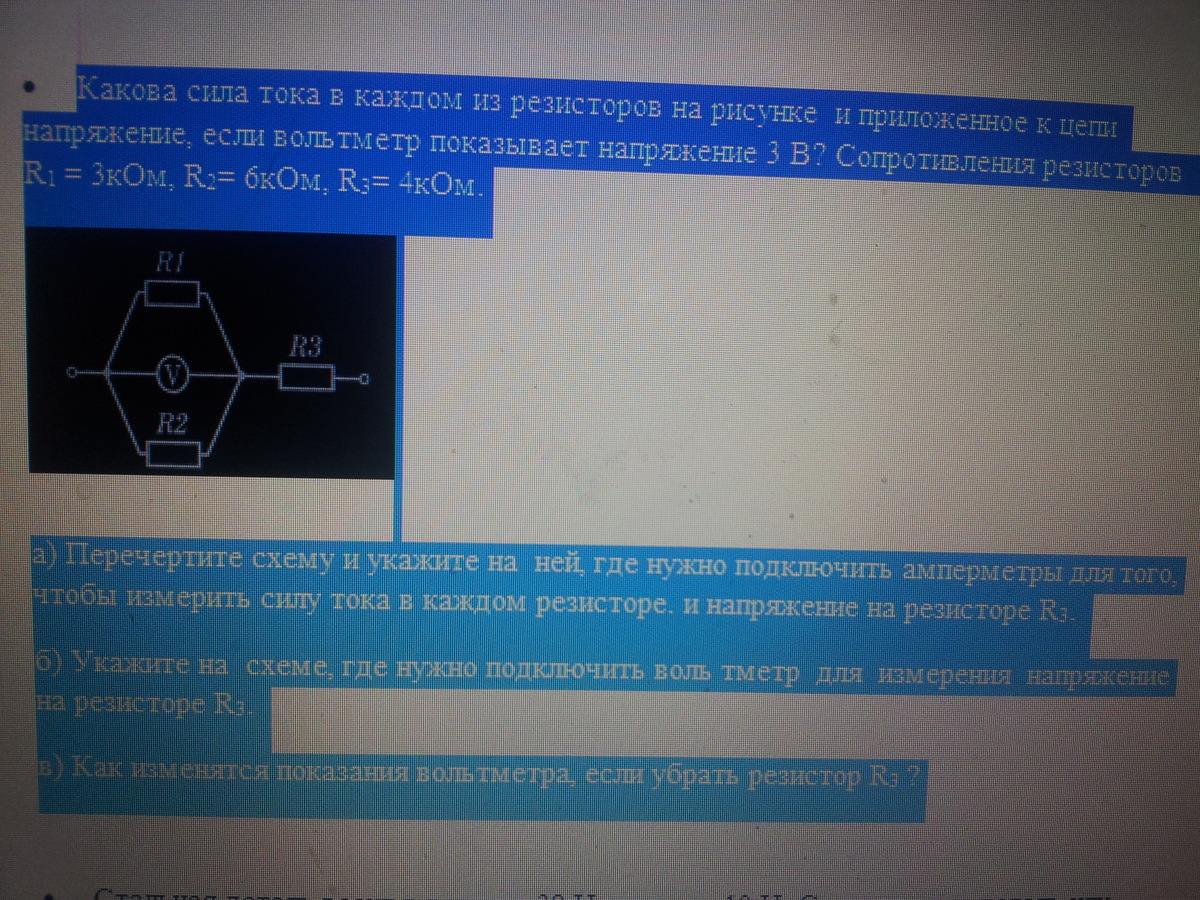

 ПОСМОТРИТЕ НА ФОТОГРАФИИ В НИЗУ УМОЛЯЮ СРОЧНО НАДО

Answer 1

Dano

U=3B

R1=3000Om

R2=6000Om

R3=4000Om

I1 ?

I2?

I3?

U= U1=U2=3B

I1=U1/R1=3/3000=0.001A

I2=U2/R2=3/6000=0.0005A

I = I1+I2= 0.001+0.0005=0.0015A

I=I3=0.0015A

Uобщ=U+U3=U+I3*R3= 3+0.0015*4000=9B

в) если мы уберем резистор 3 то общее напряжение цепи будет равно 3 В

б) что бы измерить показания напряжения на резисторе 3 нужно вольтметр подключить параллельно к этому резистору



Answer 2

См. решение во вложении..!

a5602798f73167464f8de89f4c728af3.doc
