Question

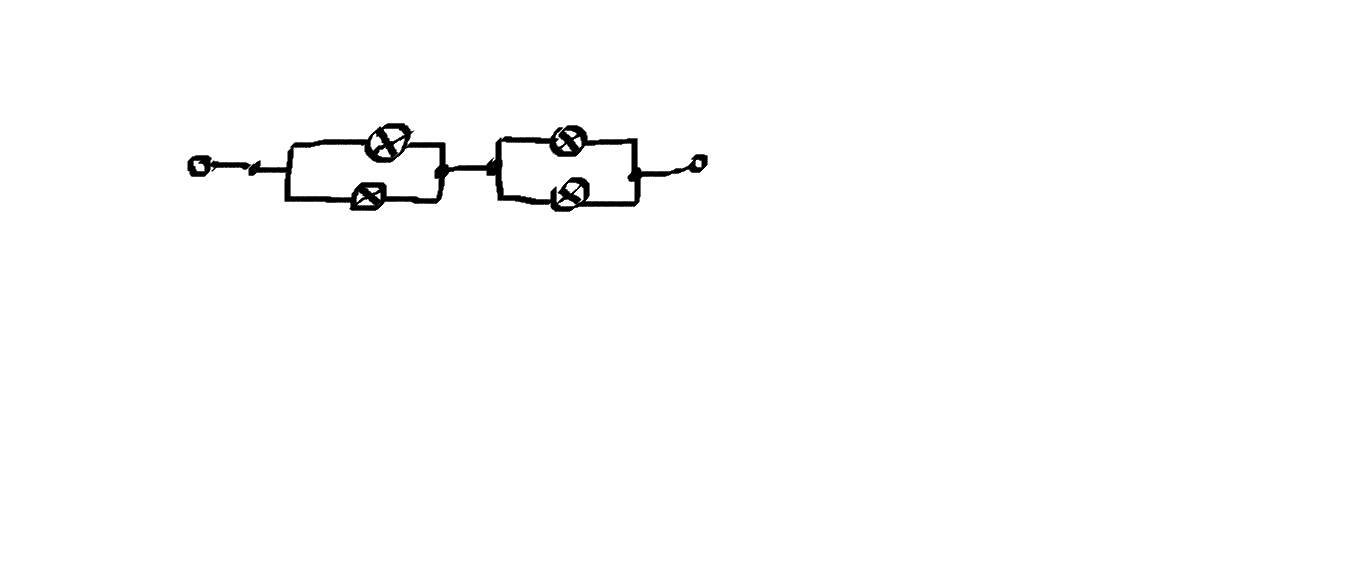

Лампы накаливания сопротивлением 440 Ом каждая включены в сет напряжением 20 В так ,как показано на рисунке.Определите общее сопротивление,напряжение на каждой лампе и силу тока в ней

Answer 1

1/R = 1/R(1) + 1/R(2) + 1/R(3) + 1/R(4)

1/R = 1/440 + 1/440 + 1/440 + 1/440

1/R = 4/440

1/R = 1/110

R = 110 Om

U=U(1)=U(2)

Uоб. = 20 B

I = U/R

I = 20/110 = 2/11 A

Answer 2

R1=(440*440/(440+440))*2=440 OM -общее сопротивление ;
напряжение на одной лампочке:
20/2=10 В;
I=U/R
I=10/440=0,022 A
