Question

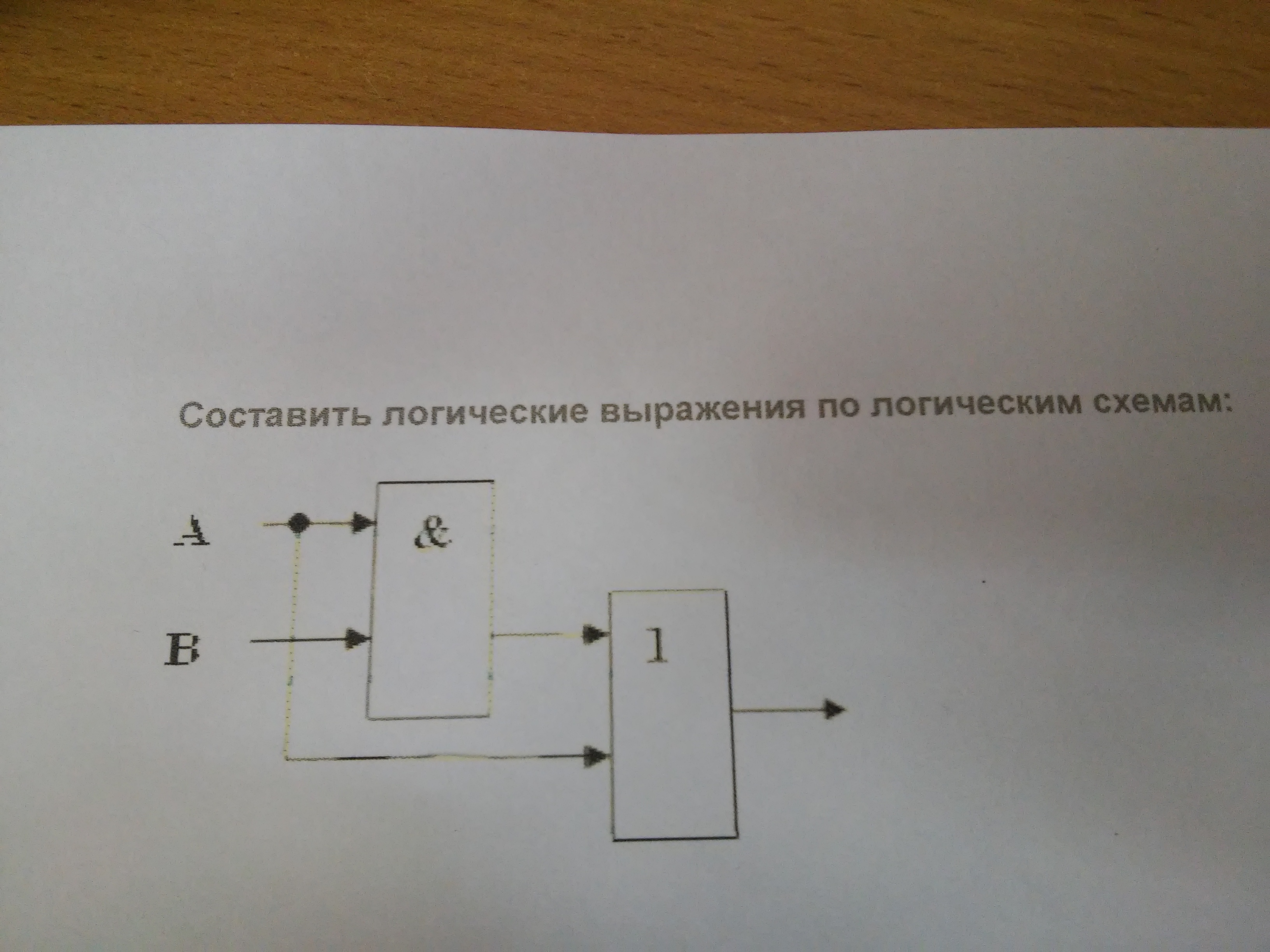

Составить логические выражения по логическим схемам.Помогите плиз,очень нужно

Answer 1

Первый элемент - входы A, B, выход A & B
Второй элемент - входы A&B, A, выход A&B ∨ A
Попытаемся упростить результат:
AB+A = A(B+1) = A·1 = A

Ответ: А
