Question

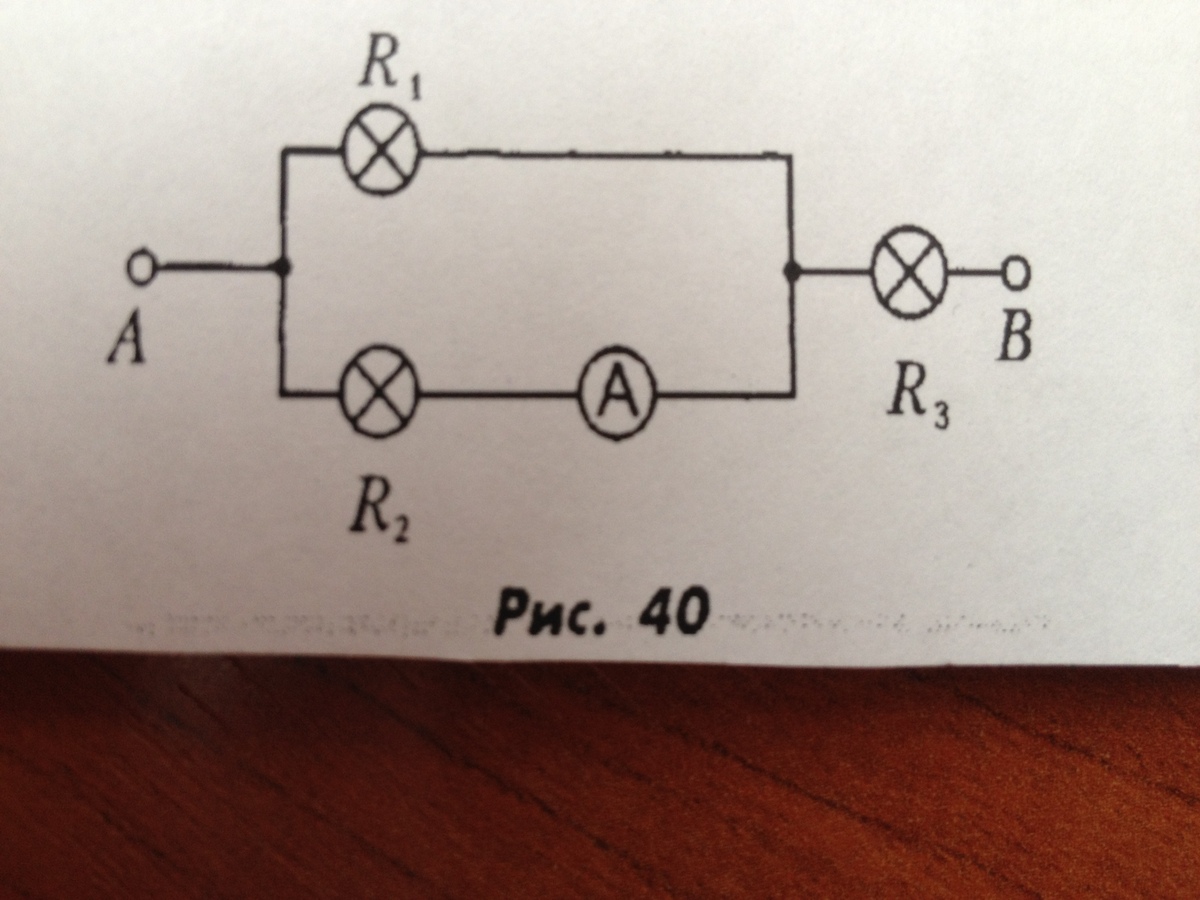

Определите напряжение U0 на участке A В цепи, схема которой изображена на рисунке 40, если сопротивления ламп R1 = 8,0 Ом, R2 = 30 Ом, R3 = 40 Ом, а идеальный и амперметр показывает силу тока I2 = 1,0А. Определите силу тока и напряжение на каждой лампе. схема в вложении рис.40

Answer 1

$<var>U2=R2*I2 =30*1=30 В \\ U1=U2=30 B \\ I1=U1/R1=30/8=3,75 A \\ I =I1+I2 =3,75+1=4,75 A \\ U3=I*R3 =4,75*40=190 B \\ I=4,75 A \\ U1=U2=30 B \\ U3=190 B \\</var>$
