Предмет: Черчение, автор: lolotik

помогите построить аксонометрию призмы

Приложения:

Ответы

Автор ответа: Аноним

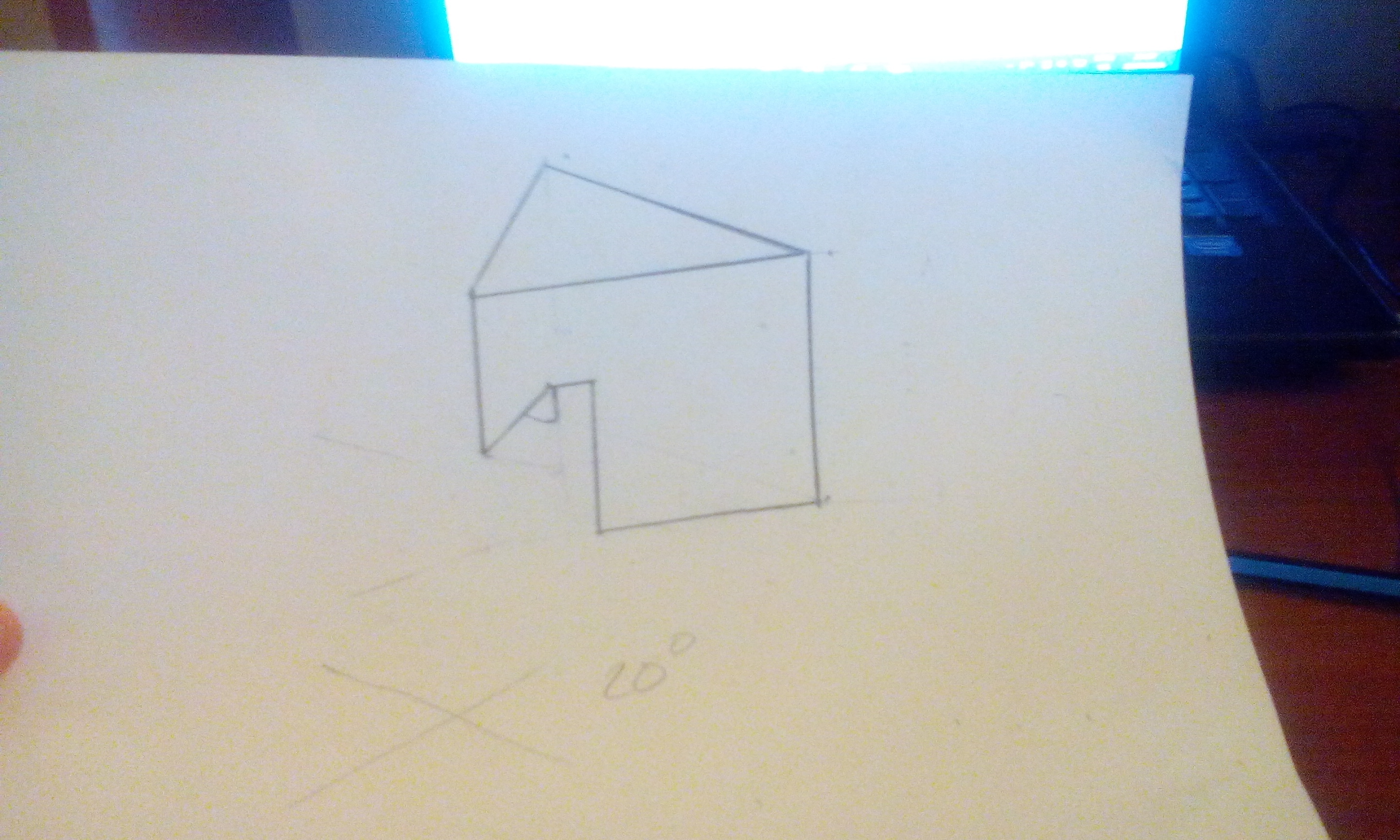

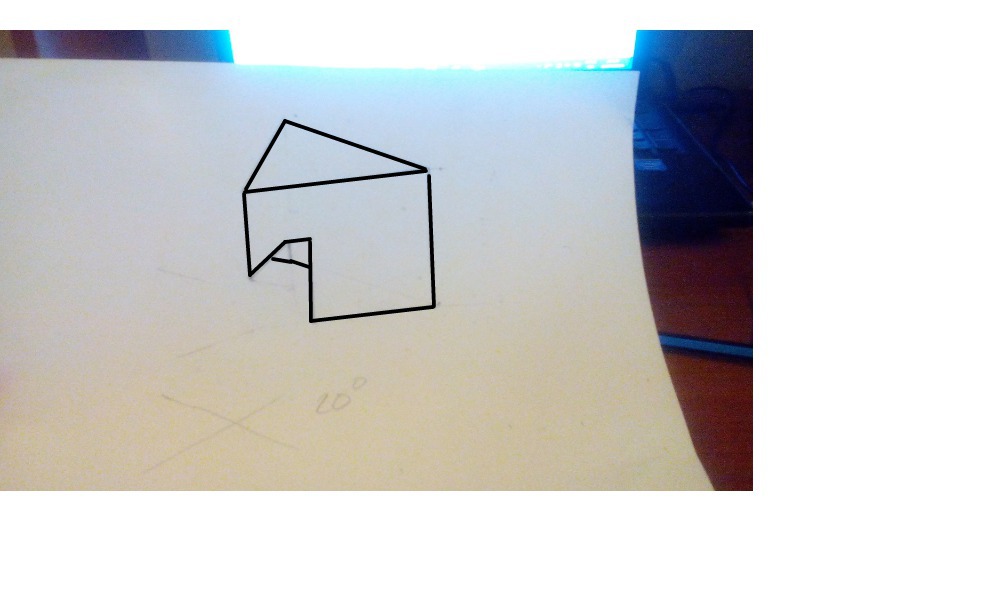

Ну,по сути,он должен выглядеть так,ну,с эти вырезом сложно,я думаю он правильно построен.

Приложения:

Аноним: Попробую нарисовать всё по действиям

Аноним: 1)чертишь оси,каждую по 20 градусов как на рисунке слева в углу,дальше надо отложить размеры треугольника,берёшь размеры с вида сверху потом на оси,та которая смотрит из правого верхнего угла в нижний откладываешь ширину треугольника,к примеру это 16мм,раздели 16 по полам это 18,вот,Оси перерещиваются,ставь точку в центр перекрестия и иди по оси, тоесть отложи 18 мм по оси вправо и в лево точку.

Аноним: 2)потом по другой оси,что идёт с правого угла в нижний откладывай длинну треугольника,тоесть от ребра до гладенькой поверхности,Эту длинну ты ведёшь по другой уже оси,но от того отрезка с шириной.

Аноним: 3)дальше высоту отложить надо,к примеру высота будет тоже 18,вообщем высоту надо положить на точки,у тебя отрезки получились в виде искаженной буквы т,это считай треугольник,ему надо добавит высоту,надо на концы буквы т провести высоту, под 90градусов, тоесть на каждой оси,где точки,проводим высоту.3)потом соедини верхушки,чтоб они имели форму треугольника,снизу линии и серху.

Аноним: ТРУДНО ОБЬЯСНИТЬ ТЕКСТОМ.

Аноним: А вырез этот я от ребра мерил

Аноним: и стирал лишние контуры

Аноним: И это не самый легкий образец для обьяснения,эта деталь не такая уж и простая.

lolotik: Хорошо. Большое спасибо! Если возникнут вопросы, можно будет задать? Завтра попробую начертить

Аноним: Да,можно.
