Question

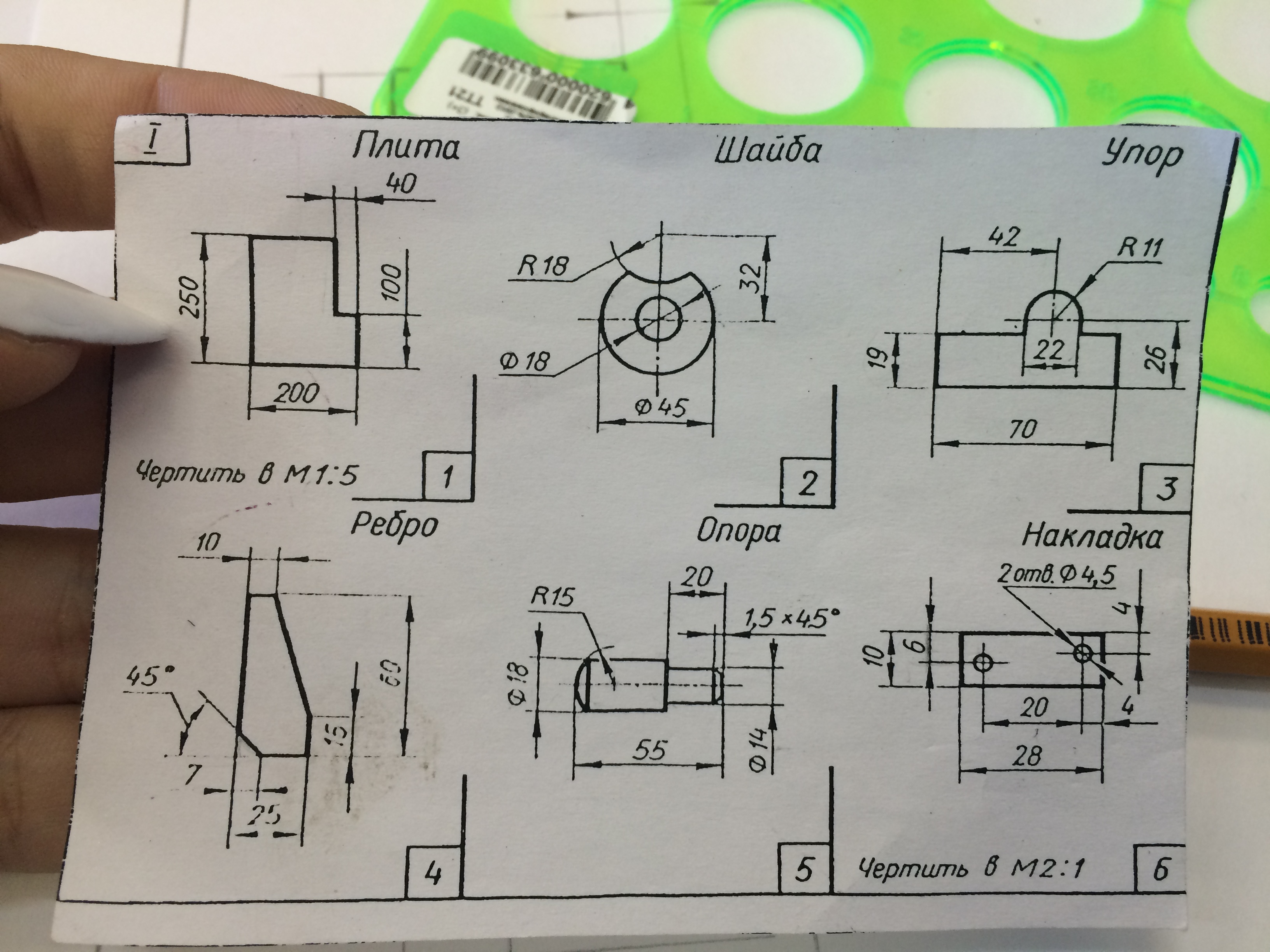

Объясните, пожалуйста, как начертить опору,не могу в размерах определиться.Чертить в н.в.

Answer 1

ничего сложного.Начерти первую часть слева с диаметром 14 срежь углы под 45гр.первая деталька 20мм,потом левую часть,она шириной 27 с половиной,а диаметр 18,тоесть это высота,потом закругли радиусом 15, можешь линейкой с кругами это сделать, без циркуля,давай,удачи, у тебя всё получится.
