Question

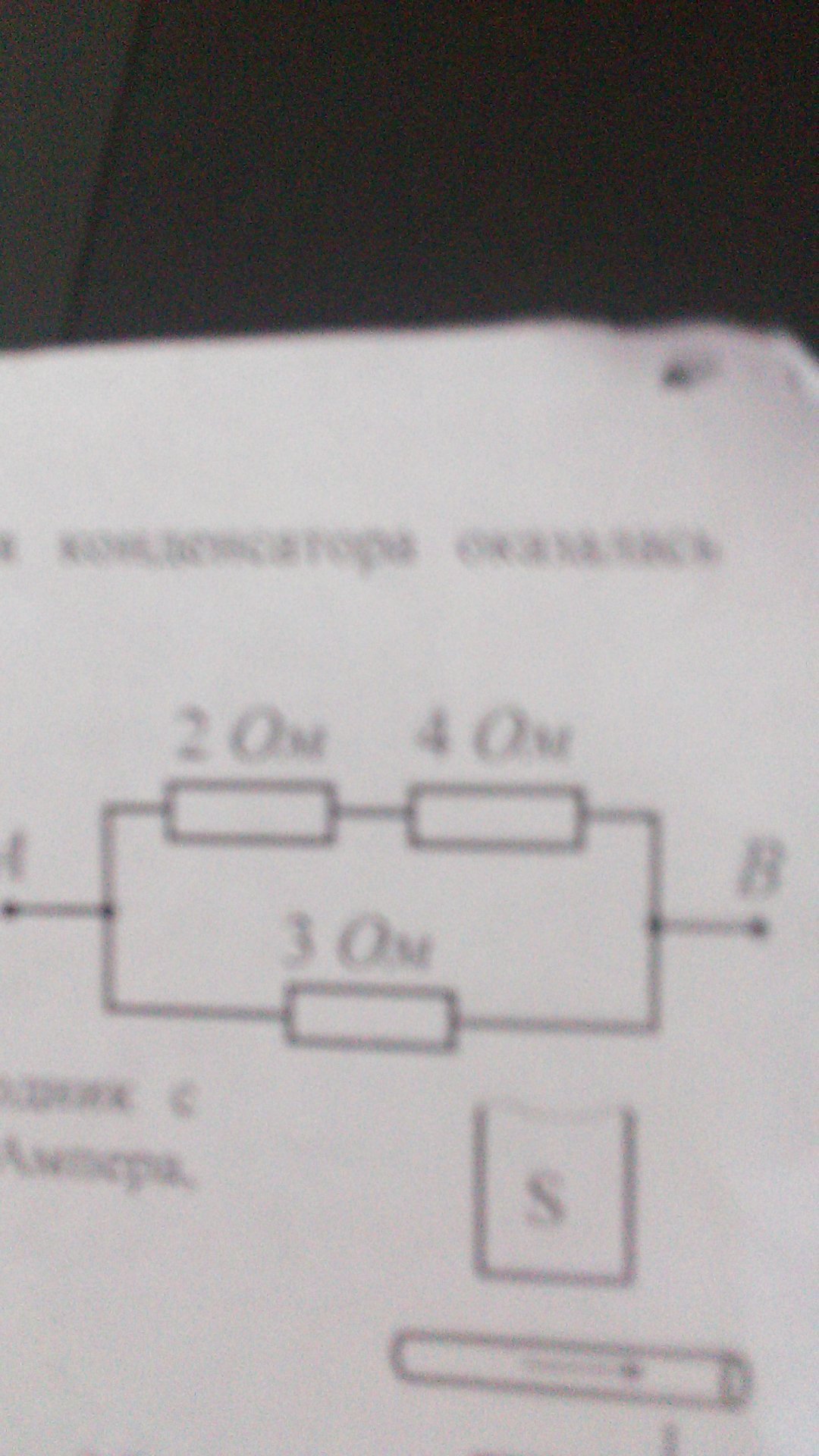

сопротивление между точками а и б электрической цепи, представленной на рисунке равно

Answer 1

2 Ом - 1 резистор, 4 Ом - 2 резистор, 3 Ом - 3 резистор. тогда

R13 = R12*R3 / (R12 + R3).

R13 = 6*3 / 9 = 2 Ом

Answer 2

R'1=2(Ом) и R'2=4(Ом) параллельно R2=3(Ом); поэтому R'1 и R'2 складываем R1=2+4=6(Ом).
Сопротивление электрической цепи по формуле R=R1*R2/R1+R2
R=6*3/6+3=2 (Ом)
Ответ:R=2 (Ом).
