Question

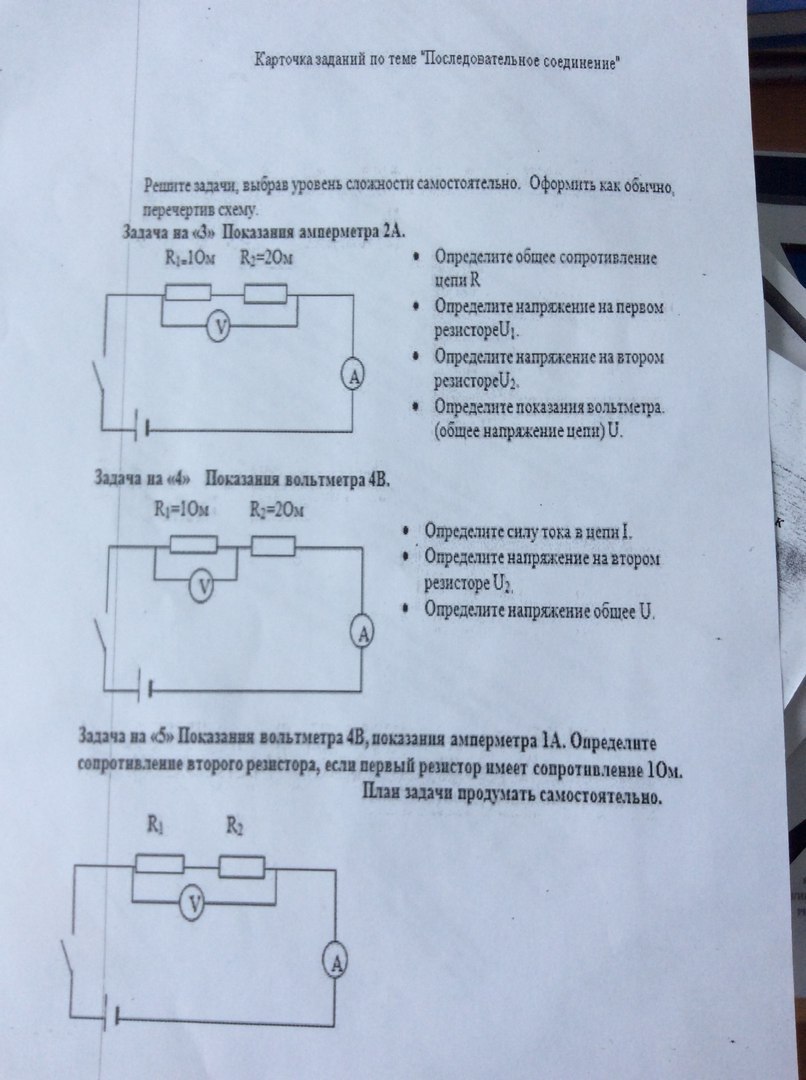

решите пж! Я не оч понимаю в этих схемах

Answer 1

На всех схемах последовательное соединение, для которого выполняется I = I₁= I₂, U = U₁ + U₂, R = R₁ +R₂
на "3"
R = R₁ + R₂, R = 3 Ом
U = IR, U₁ = 2 A · 1 Ом = 2 В, U₂ = 2 A ·2 Ом = 4 В
U = 3 Ом · 2А = 6В
на "4"
I₁ = U₁/R₁ I₁ = 4B/ 1 Ом = 4 А
I₁ = I₂    U₂ = I₂R₂   U₂ = 4 A·2 Ом = 8 В
U = U₁ + U₂   U = 12 B
На "5"
I = I₁ = I₂      I = U/R,  R = U/I
R = 4 В/1 А = 4 Ом
R = R₁ + R₂, R₂ = R - R₁, R₂ = 4 Ом - 1 Ом = 3 Ом
