Question

Физика

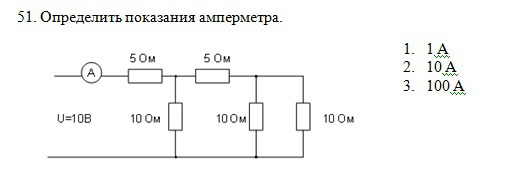

Как посчитать? Помогите

Answer 1

Если посмотреть на самую правую часть схемы, можно увидеть параллельное соединение сопротивлений, их суммарное будет 5 Ом. Дальше этот участок уже последовательно соединен с сопротивлением в 5 Ом, что даст опять 10 Ом, которые дальше опять параллельно соединены с другими 10 Ом, и, наконец, останется последовательное соединение сопротивлений по 5 Ом, что даст 10 Ом на 10 В напряжения, то есть I=1 A
