Question

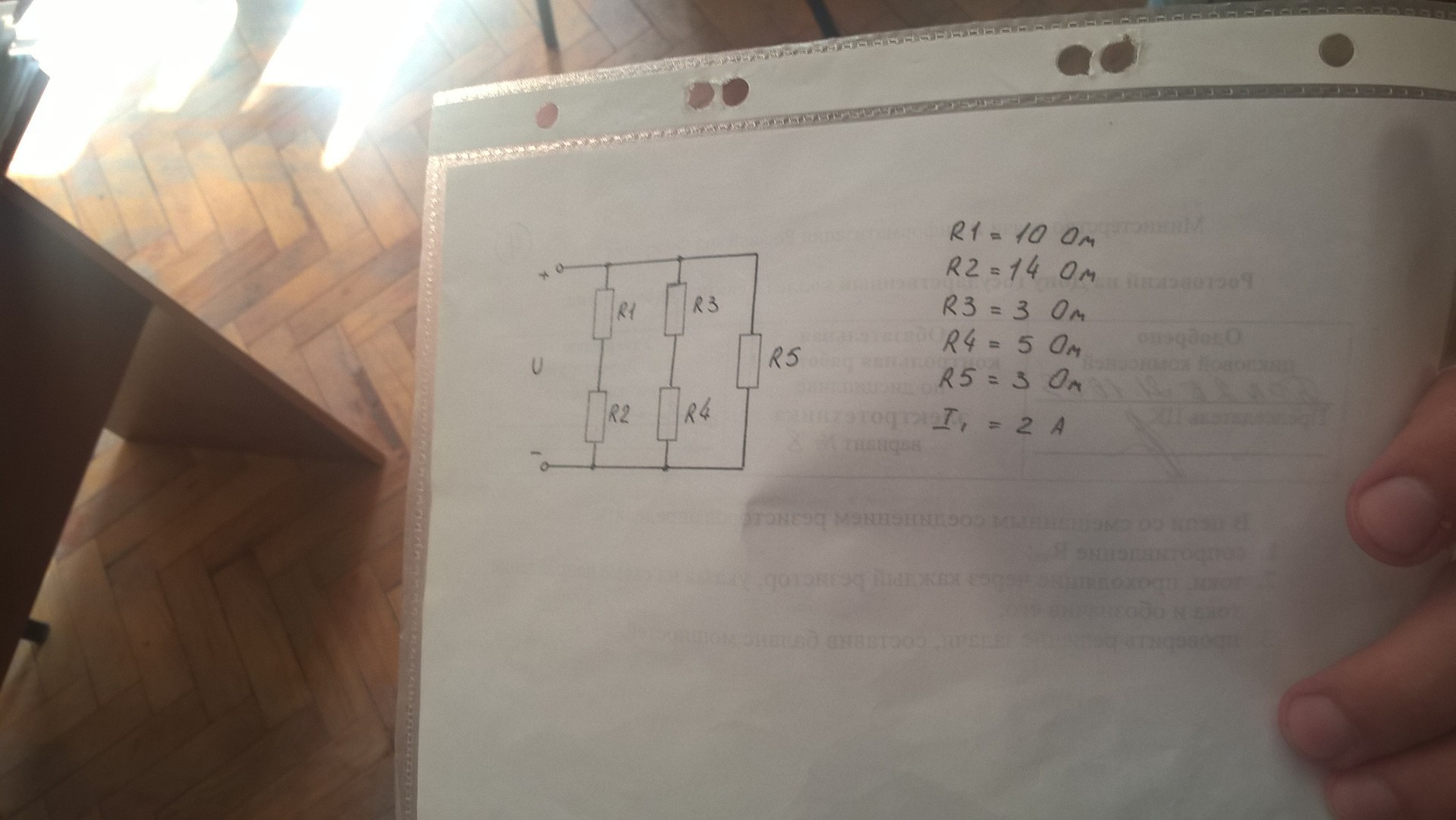

В цепи со смешанным соединением резисторов определить:

1. Сопротивление Rвх.

2. Токи, проходящие через каждый резистр, указав на схеме направление тока и обозначив его.

3. Проверить решение задачи, составив баланс мощностей.

Answer 1

Сопротивление Rвх найдём из соотношения 1/R=1/R12+1/R34+1/R5, где R12=R1+R2=10+14=24 Ом R34=R3+R4=3+5=8 Ом. Теперь 1/R=1/24+1/8+1/5=0.5 См, отсюда R=1/0.5=2 Ом. И вопрос при I1. Как только будет ответ - сразу дорешаю.

Answer 2

Дорешайте чуток:) и отмечу как лучший.
