Question

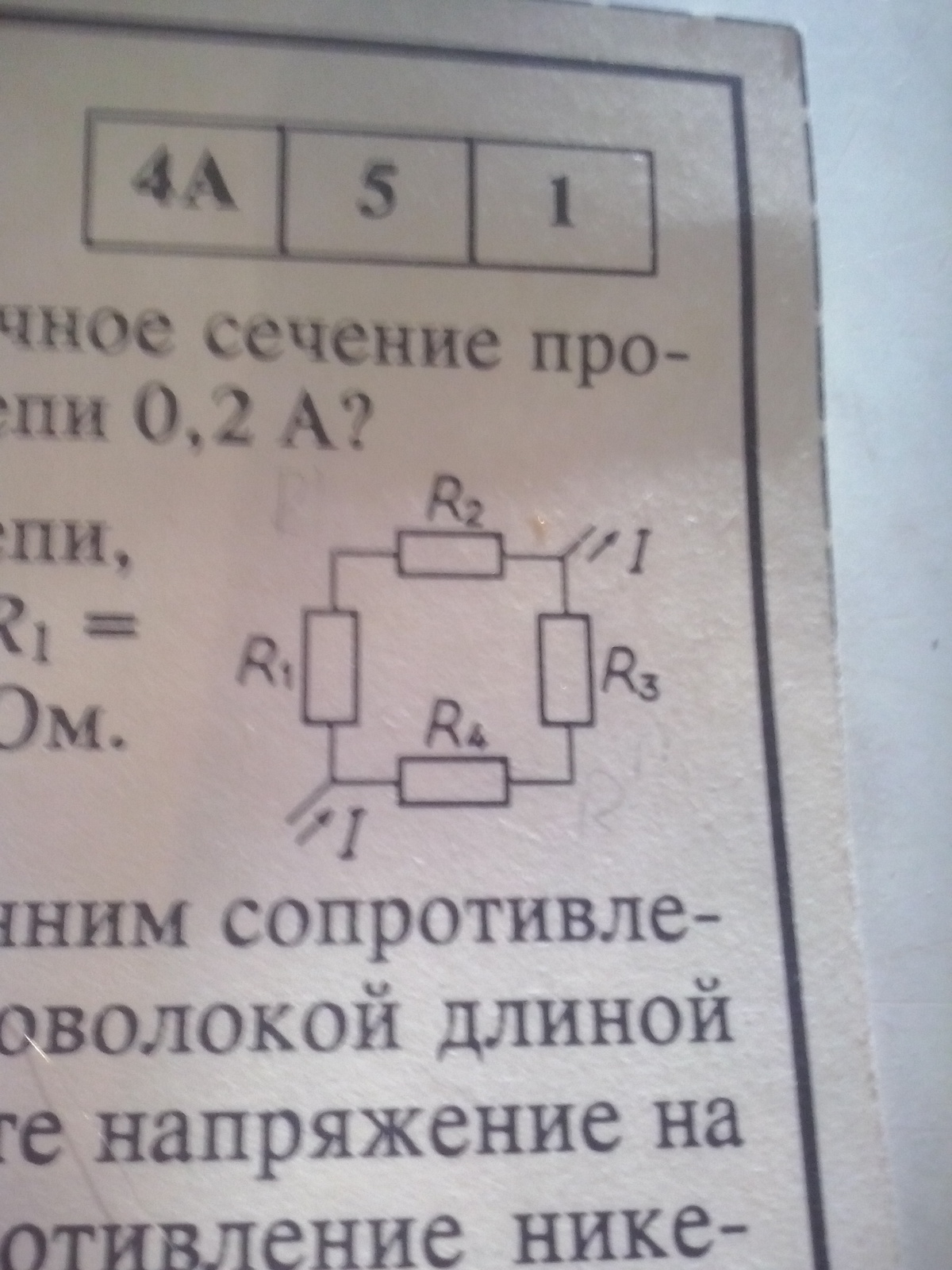

найдите сопротивление участка цепи изображенного на схеме, если R1=1 ом R2=2ом R3=3ом R4=4ом

Answer 1

Дано:                     Решение:
R1=1ОМ                R1,2=R1+R2=1ом+2ом=3ом
R2=2ОМ                R3,4=R3+R4=3ом+4ом=7ом
R3=3ОМ                R0=(R1,2*R3,4)/(R1,2+R3,4)=(3ОМ*7ОМ).(3ОМ+7ОМ)=
R4=4ОМ                =21ОМ/10ОМ=2,1ом
Найти:                   Ответ:2,1ом.
R0
