Предмет: Черчение, автор: skryabinartem9

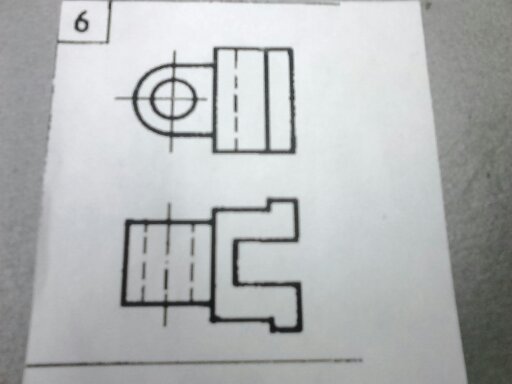

Помогите пожалуйста с 3-им видом по двум данным

Приложения:

Ответы

Автор ответа: Аноним

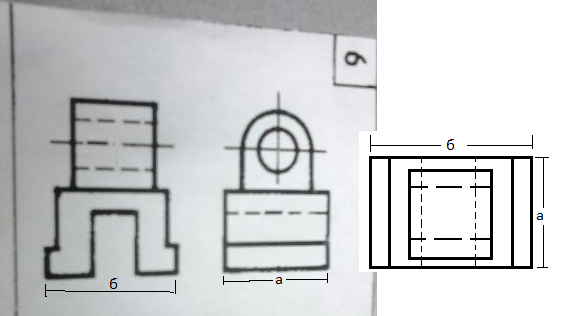

Очень трудно сделать чертеж, не имея возможности произвести замеры "детали" - не соблюдая масштаб, могу дать общую картину третьей проекции - вид сверху.
Вам необходимо самому сделать замеры, чтобы Ваш чертеж соответствовал первым двум проекциям. Для удобства, указала буквами "а" и "б" две основные стороны... От них и будете "плясать". Видимые линии - сплошной чертой, невидимые - пунктир.

Рисунок - в приложении
